برند : اشنایدر الکتریک
دستهبندی : کلید اتوماتیک

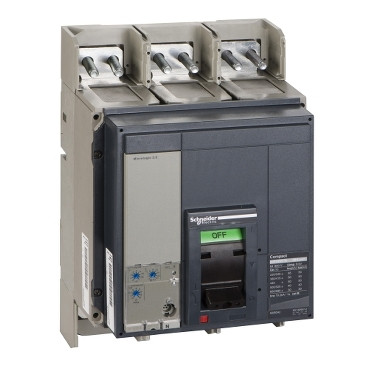

کلید اتوماتیک اشنایدر 1250 آمپر، الکترونیکی سری NS (اصلی)
Schneider 1250 Amp Electronic Circuit Breaker NS Series (Original)
برچسب‌ها:
کلید کمپکت NS اشنایدر:
کلید اتوماتیک کمپکت از خانواده کلیدهای اتوماتیک بوده، نرم این کلیدها از15آمپر تا 1250آمپر است اما این کلیدها حداکثر تا 1600آمپر ساخته می شوند. فریم این کلیدها با افزایش جریان نامی آنها بزرگ می شود.
مشخصات فني
آمپر: از 15 آمپر تا 1600 آمپر
فیکس و قابل تنظیم
دارای تجهیزات جانبی: رله شانت، رله آندر ولتاژ، کنتاکت کمکی
كاربرد
کاربرد کلید اتوماتیک کمپک عمومی بوده و در ورودی همه تابلوهای برق مورد استفاده قرار می گیرد. مانند تابلوهای برق
صنایع سیمان
صنایع نفت، گاز، پتروشیمی
صنایع مخابرات
تعریف جامع تجهیز
بمنظور حفاظت تأسیسات روشنائی، برق صنعتی، سیم و کابل و ماشین آلات در برابر اضافه بار و جریان اتصال کوتاه از فیوز، کلید- فیوز و کلیدهای اتوماتیک استفاده میگردد. لیکن به لحاظ اینکه اولا فیوزها همیشه نمی توانند عمل حفاظت موضعی و سلکتیو را در انواع مختلف شبکه ها بطور کامل و بدون خطا انجام دهند و در ثانی بعلت اینکه در شبکه سه فاز در موقع ازدیاد جریان اغلب قطع سه فاز بطور همزمان لازم و ضروری است لذا نمی توان همیشه از فیوز و کلید- فیوز استفاده کرد. در ضمن در بعضی از شبکه های توزیع می بایست به محض برگشت جریان (ولتاژ) یا افت بیش از حد مجاز ولتاژ، مدار بطور خودکار قطع و آلارمهای لازم ایجاد گردد. همچنین در بعضی موارد ورود اتوماتیک یا دستی ژنراتور اضطراری یا ترانسفورماتور در شبکه توزیع جهت تداوم کار شبکه یا انجام تعمیرات دوره ای شبکه اجتناب ناپذیر می باشد. در چنین حالاتی فقط از کلید اتوماتیک می توان استفاده کرد.
کلیدهای اتوماتیک علاوه بر موارد فوق نسبت به فیوزها و کلید- فیوزها دارای مزایای زیر می باشند :
کلید خودکار پس از قطع مدار در اثر جریان زیاد و یا هر عامل دیگری بلافاصله مجددا آماده بهره برداری می باشد.
با کمک کنتاکتهای فرعی که در آن تعبیه شده می توان وضعیت کلید را در هر حالت (قطع، وصل یا وقوع خطا) توسط سیگنال تعیین و در اطاق فرمان منعکس کرد.
ساختمان این کلیدها بگونه ای است که اگر کلید را بر روی یک مدار اتصال کوتاه شده ببندیم، در ضمن عمل بسته شدن، رله اضافه جریان کلید بسرعت وارد عمل شده و مدار را قطع می کند.
