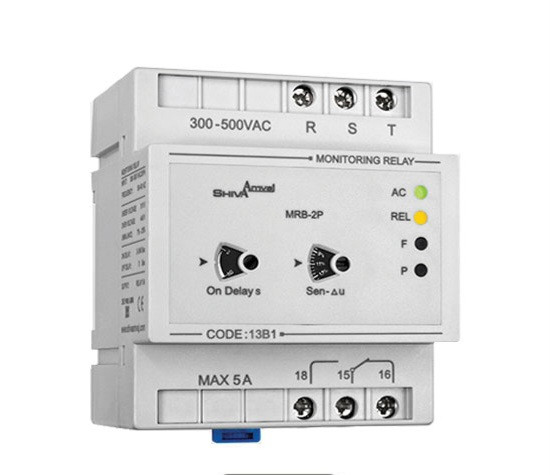

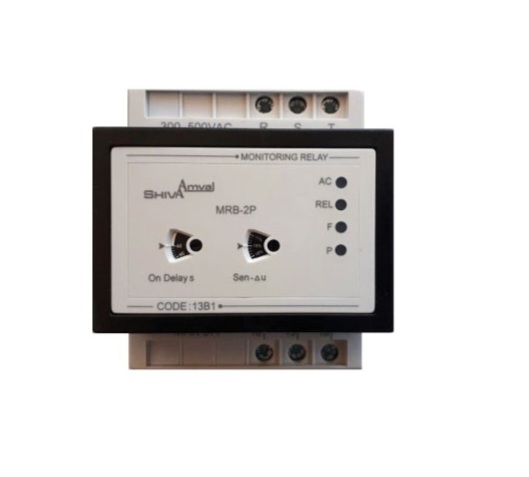

کنترل فاز بدون نول 13B1 شیوا امواج مدل MRB-2P

آشنایی با مشخصات و امکانات کنترل فاز بدون نول شیوا امواج

با استفاده از کنترل فاز شیوا امواج می‌توان اختلالات شبکه برق را کنترل نمود. این اختلالات می‌تواند ناشی از افزایش/کاهش ولتاژ و عدم تقارن یا جابجایی فازها باشد.

ویژگی‌های کنترل فاز شیوا امواج

کنترل دقیق شبکه برق به دلیل عدم استفاده از نول (نول بعضاً برق‌دار و ولتاژ دار می‌شود)

حفاظت در برابر :

افزایش و کاهش ولتاژ

عدم توالی (جابجایی) و عدم تقارن فازها

قطع هر یک از فازها

نشانگر برای اعلام برق شبکه، وصل رله، افزایش و کاهش ولتاژ یا عدم تقارن فازها، عدم توالی فازها

پیچ‌های تنظیم برای تنظیم عدم تقارن و زمان وصل

مشخصات کنترل فاز شیوا امواج

ولتاژ تغذیه و ورودی : ۳۰۰-۵۰۰ ولت ۳فاز

زمان‌های تأخیر در عملکرد :

زمان تأخیر وصل : ۲۴۰-۲ ثانیه

زمان تأخیر قطع : ۳ ثانیه

زمان تأخیر قطع در صورت کاهش ولتاژ در لحظه استارت : ۱۰ ثانیه

در موارد زیر حفاظت صورت گرفته و رله خروجی قطع می‌کند :

افزایش ولتاژ بیش از 440V

کاهش ولتاژ کمتر از 310V

عدم تقارن : ۷-۲۵%

کارایی مناسب در دمای بین ۲۰- الی ۶۵+ درجه سانتی‌گراد و رطوبت حداکثر ۷۰ درصد

خروجی رله‌ای با جریان حداکثر ۵آمپر
