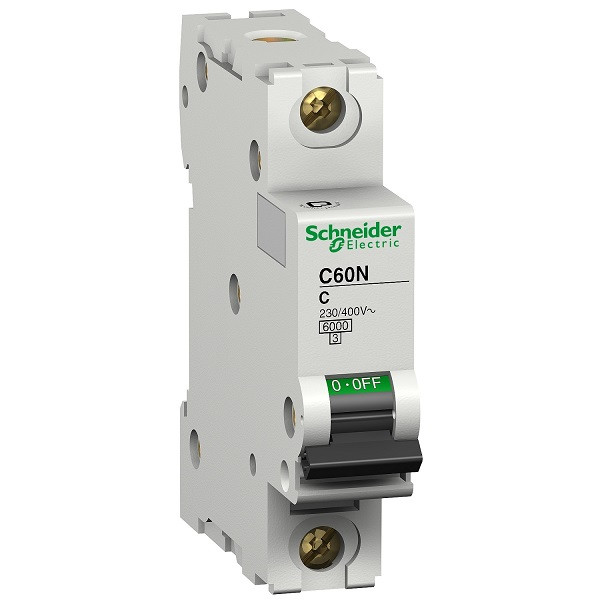

فیوز مینیاتوری تک فاز 16 آمپر 6KA اشنایدر موتوری AC شرکتی(اصلی)

کلید مینیاتوری اشنایدر، نوعی کلید قطع کننده مدار خودکار است که هر دو مشخصه قطع کنندگی زیر بار و مجزاکنندگی را دارد. وظیفۀ مینیاتوری، قطع مدار در زمان اتصال کوتاه یا اضافه بار است. ولتاژ تغذیه مینیاتوری 24403 اشنایدر، 440 ولت AC و محدوده تریپ مغناطیسی آن در جریان های 5 تا 10 برابر جریان نامی است. ظرفیت قطع مینیاتوری تک فاز، 6 کیلوآمپر است و دوام مکانیکی بسیار خوب 20000 سیکل دارد.

کلید مینیاتوری از قسمت رله مغناطیسی جهت حفاظت اتصال کوتاه، رله حرارتی یا بی متال به منظور حفاظت اضافه بار و مجزا کننده تشکیل شده است. در قسمتی از کلید مینیاتوری، دو لایه فلز به کار برده شده است. در صورت اضافه بار، حرارت ناشی از این افزایش جریان موجب منبسط شدن میله بی متال شده و خم می شود. انحراف میله بی متال، قفل مکانیکی را باز می کند و مدار قطع می شود. جریان اتصال کوتاه توسط سیم پیچی با تعداد دور کم و قطر زیاد به صورت مغناطیسی تشخیص داده می شود و مدار را قطع می کند. در اثر اتصال کوتاه و افزایش جریان ناگهانی، پیستون وابسته به سیم پیچ کلید مینیاتوری به صورت الکترومکانیکی جا به جا می شود و به اهرم چرخشی ضربه وارد می کند. این ضربه باعث آزاد شدن اتصال های مدار می شود.
