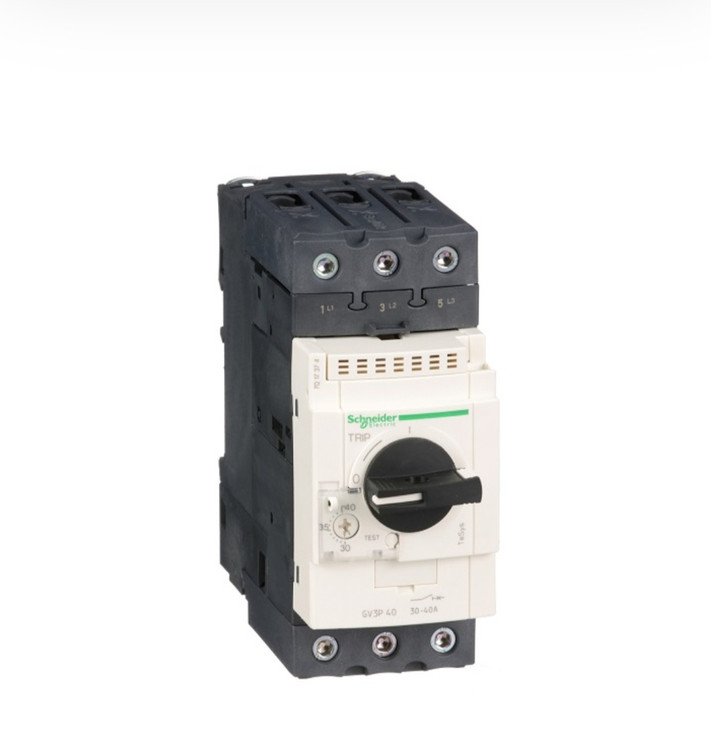

کلید حرارتی (محافظ موتور) MPCB برند schneider مدل GV3P40 30:40

کلید حرارتی مغناطیسی یا MPCB (Motor Protection Circuit Breaker) یکی از تجهیزات الکترومکانیکی با حفاظت حرارتی - مغناطیسی یا TM-D است. کلیدهای MPCB از این واحد تریپ حرارتی مغناطیسی استفاده می کنند تا بتوانند از موتورهای الکتریکی در برابر اتصال کوتاه و اضافه بار محافظت کنند و مانع از انتشار خطا در آن ها شود. حفاظت حرارتی شامل یک بخش حساس به حرارت با نام بی متال است که در شرایط اضافه بار مورد استفاده قرار می گیرد. حفاظت مغناطیسی نیز شامل یک بخش حساس به جریان با نام سیم پیچ مغناطیسی است که در شرایط اتصال کوتاه مورد استفاده قرار می گیرد. بی متالِ حفاظت حساس به حرارت از اتصال دو فلز با ضریب دمایی متفاوت تشکیل شده است که با عبور جریان گرم می شود و به علت تفاوت در ضریب دمایی، اگر بیش از حد گرم شود، خم خواهد شد. بنابراین در صورت رخ دادن اضافه بار، بی متال داغ و خم شده و به میله ی تریپ برخورد می کند و سبب قطع برق می شود. در سیم پیچ حفاظت حساس به جریان نیز با عبور جریان، میدان مغناطیسی القا می شود. اگر جریان از مقدار Im اتصال کوتاه بیش تر شود میدان مغناطیسی تولید شده می تواند هسته ی سیم پیچ را به سمت میله ی تریپ و قطع برق حرکت دهد. حفاظت حرارتی در یک تاخیر معین برق را قطع می کند اما حفاظت مغناطیسی بدون تاخیر این کار را می کند
