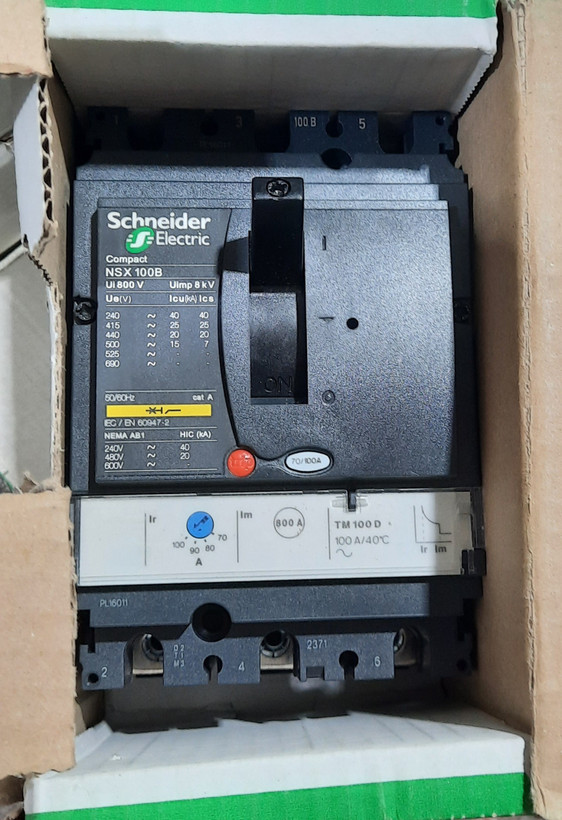

کلید اتوماتیک، اشنایدر 100 آمپر، قابل تنظیم حرارتی- ثابت مغناطیسی سری NSX100F

کلید اتوماتیک (MCCB) اشنایدر SCHNEIDER

کلید اتوماتیک اشنایدر یا کلید کمپکت (Circuit Breaker) از انواع کلیدهای الکترومکانیکی فشار ضعیف است که وظیفۀ قطع یا وصل مدار الکتریکی را برعهده دارد. کلید اتوماتیک اشنایدر توان قطع و وصل جریان نامی و همچنین قطع و وصل جریان اتصال کوتاه و اضافه بار را دارا است.

این وسیله در بارهای اضافی از پیش تعیین شده بدون آسیب رسیدن به کلید، مدار را قطع می کند. بنابراین کلید قطع مدار وسیله ای است ترکیبی که یک کلید قطع و یک وسیله حفاظت جریان اضافی تشکیل شده است. عملکرد آن مشابه ترکیب کلید معمولی همراه با فیوز است. همچنین کلیدهای اتوماتیک توانایی حفاظت اتصال به زمین، حفاظت موتوری و حفاظت ژنراتوری را همراه با رله های میکرولوجیک تعبیه شده داخل کلید را هم دارا هستند.

کلید اتوماتیک دارای جریان نامی هست و مانند فیوز ها برای عبور ۱۰۰% جریان نامی خود بطور مداوم بدون قطع شدن کار می کند. تمامی کلید ها دارای منحنی مشخصه ای هستند که نشان می دهد محدوده کاری کلید در جریان های مختلف و در اضافه بارها و اتصال کوتاه ها چگونه است و در چه شرایطی می تواند جریان را تحمل کرده یا قطع نماید.

ساختار کلید اتوماتیک اشنایدر

ساختمان داخلی کليد اتوماتیک اشنایدر از سه کنتاکت اصلي (قدرت)، کنتاکت هاي فرعي (کمکي) و کنتاکت هاي جرقه ­گير تشکیل شده است. باید توجه داشت که شناخت و انتخاب درست کلید اتوماتیک در طراحی و بهره ­برداری از سیستم های الکتریکی بسیار مهم است. جنس بدنۀ کليد اتوماتیک اشنایدر ( کلید کمپکت ) از قالب هاي تزريقي بسیار مستحکم ساخته شده است. از جمله خصوصيات کلید اتوماتیک اشنایدر می توان به کوچک بودن ابعاد و پشتیبانی از حفاظت های لازم مدار در یک کلید اشاره کرد و از معايب آن عدم دسترسی آسان برای سرويس و تعمير کلید است.

رنج جریان کلید اتوماتیک اشنایدر

کلید اتوماتیک اشنایدر در سه سری EZC NSX و NS تقسیم می شود. این تقسیم بندی بر اساس رنج جریان این کلید ها و قدرت قطع آن ها انجام شده است. رنج جریان کلید اتوماتیک اشنایدر در حدود ۱۶، ۲۵، ۳۲، ۴۰، ۵۰، ۶۳، ۸۰، ۱۰۰، ۱۲۵، ۱۶۰، ۲۰۰، ۲۵۰، ۴۰۰، ۶۳۰، ۸۰۰، ۱۰۰۰، ۱۲۵۰ و ۱۶۰۰ است.

سری EZC غیر قابل تنظیم بوده و از 15 تا 630 آمپر موجود است. این کلید در دو ردۀ سه پل و چهار پل تولید شده و با داشتن تجهیزات جانبی مناسب، توانایی کار در کلیه سیستم های برق رسانی و محافظت از کلیه وسایل را دارد.کلید اتوماتیک سری NSX از ۱۶ تا ۶۳۰ آمپر و با قدرت قطع ۲۵، ۳۶، ۵۰ و ۷۰ کیلو آمپر طراحی می شود و کلید های سری NS در رنج جریان ۸۰۰ تا ۱۶۰۰ آمپر و و در قدرت قطع ۵۰ و ۷۰ کیلو آمپر تولید می گردد.
