کارت توسعه خروجی FATEK فتک FBs-4DA

کارت توسعه خروجی فتک FBs-4DA

 خروجی آنالوگ در پروژه های پی ال سی بسیار پرکاربرد است برای راه اندازی بسیاری از دستگاه ها در پروژه های صنعتی کاربرد دارد مثل راه اندازی و تنظیم دورموتور بوسیله اینورتر و راه اندازی شیرهای هیدرولیک تناسبی (پروپرشنال) مهمترین ماژول توسعه خروجی آنالوگ در سری FBS شرکت FATEK همین مدل FATEK FBS-4DA است.



در کارت توسعه FATEK-FBs-4DA چهار خروجی آنالوگ با دقت 14BIT و بصورت هم قطبی و هم غیرقطبی و هم ولتاژی و هم جریانی که البته بوسیله تغییر جای جمپر ها قابل تغییر است وجود دارد و حداکثر دقت ولتاژی FATEK-FBS 4DA ، 0.3mV (5V/16384) است و حداکثر دقت جریانی آن 0.61μA (10mA/16384) میباشد و همچنین از سمت راست پی ال سی به آن اضافه میشود و از سمت چپ خود به کارت های توسعه دیگری نصب میشود همچنین این ماژول احتیاجی به منبع تغذیه سوچینگ جداگانه ایی ندارد.



در ماژول خروجی آنالوگ فتک FBs-4DA محاسبه به این صورت انجام میشود که در هر سیکل تایم، اندازه و ولتاژ یا جریانی تعیینی احیانا جدید را به ترمینال ها میفرستد و ما میتوانیم بطور مثال دور موتور خورمان را که بوسیله اینورتر راه اندازی شده را تغییر دهیم.

مزیت مدل FATEK FBS-4DA



انتخاب نوع خروجی آنالوگ یا جهت آن توسط جمپر ها و بصورت سخت افزاری تغییر میکند

کیفیت بسیار بالا

کارایی و زیبایی فوق العاده نرم افزار Winproladder

سرعت بالای تغییر در خروجی آنالوگ با تغییر مقدار آن

نشان دادن عدد ریجیستر صادر شده از کارت FATEK-FBS 4DA در کنار برنامه .

سوکت و کابل تخت اسپکشن با کیفیت عالی و چفت شدن آن با پی ال سی و ماژول FATEK-FBS 4DA

نصب ماژول توسعه خروجی آنالوگ FATEK-FBS 4DA به ۳ سری مدل FBS در پی ال سی های شرکت فتک

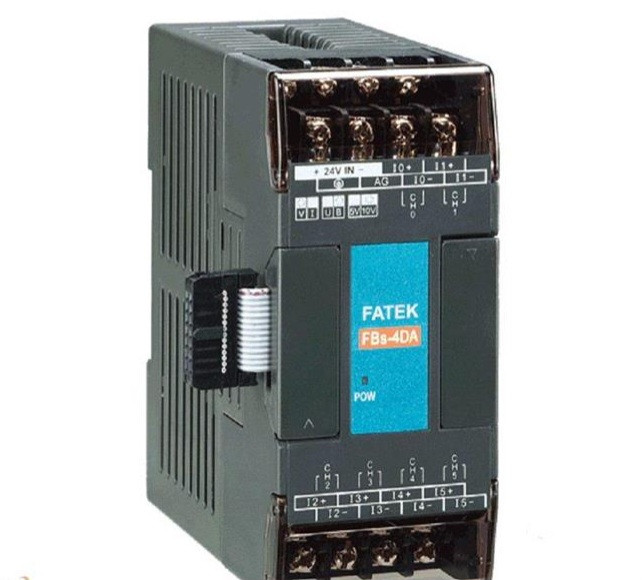

شکل ظاهری FATEK FBS-4DA

اندازه و ابعاد پی ال سی FATEK-FBS 4DA 9 × 4 × 8 cm میباشد همچنین رنگ آن مشکی و نوار آبی زیبایی وسط آن مشاهده میشود که چراغ POW نشان دهنده ورودی 24VDC ان در این نوار قرار دارد و بالا و پایین ماژول FATEK-FBS 4DA ترمینال ها قرار دارند که در بالا ترمینال های پاور که بصورت 0V و 24V است قرار گرفته و خروجی های آنالوگ که شماره V0- V1 خروجی های آنالوگ ولتاژی وشماره های I0 – I1 ترمینال های خروجی انالوگ جریانی است که در بالا و پایین کارت به چشم میخورند و برای تغییر حالت ورودی های آنالوگ در هر کانال میتوانیم از راه تغییر جای جمپر که نقشه های آن در داخل کارت روی برد حک شده اقدام کنیم.



در دو سمت کناری ماژول همانند پی ال سی های سریFBS درب پلاستسکی مشکی کوچکی حفاظ سوکت اسپکشن است و همچنین لازم به توضیح است که بدانیم کارت توسعه خروجی آمالوگ فتک FBS 4DA همانند پی ال سی یا سایر قطعات برق صنعتی به ریل فلزی چفت میشود.
