کارت خروجی آنالوگ FATEK فتک FBs-2DA

کارت توسعه خروجی فتکFBs-4A2D

 خروجی آنالوگ در پروژه های پی ال سی بسیار پرکاربرد است برای راه اندازی بسیاری از دستگاه ها در پروژه های صنعتی کاربرد دارد مثل راه اندازی و تنظیم دورموتور بوسیله اینورتر و راه اندازی شیرهای هیدرولیک تناسبی (پروپرشنال) مهمترین ماژول توسعه خروجی آنالوگ در سری FBS شرکت FATEK همین مدل FATEK FBS-4A2Dاست.



در کارت توسعه FBs-4A2D FATEK چهار ورودی و دو خروجی آنالوگ با دقت 14BIT و بصورت هم قطبی و هم غیرقطبی و هم ولتاژی و هم جریانی که البته بوسیله تغییر جای جمپر ها قابل تغییر است وجود دارد و حداکثر دقت ولتاژی FBs-4A2D ، 0.3mV (5V/16384) است و حداکثر دقت جریانی آن 0.61μA (10mA/16384) میباشد و همچنین از سمت راست پی ال سی به آن اضافه میشود و از سمت چپ خود به کارت های توسعه دیگری نصب میشود همچنین این ماژول احتیاجی به منبع تغذیه سوچینگ جداگانه ایی ندارد.



در ماژول خروجی آنالوگ فتک 2DFBs-4A محاسبه به این صورت انجام میشود که در هر سیکل تایم، اندازه و ولتاژ یا جریانی تعیینی احیانا جدید را به ترمینال ها میفرستد و ما میتوانیم بطور مثال دور موتور خورمان را که بوسیله اینورتر راه اندازی شده را تغییر دهیم.



مزیت مدل 2DFATEK FBS-4A



انتخاب نوع خروجی آنالوگ یا جهت آن توسط جمپر ها و بصورت سخت افزاری تغییر میکند

کیفیت بسیار بالا

کارایی و زیبایی فوق العاده نرم افزار Winproladder

سرعت بالای تغییر در خروجی آنالوگ با تغییر مقدار آن

نشان دادن عدد ریجیستر صادر شده از کارت 2DFATEK-FBS 4A در کنار برنامه .

سوکت و کابل تخت اسپکشن با کیفیت عالی و چفت شدن آن با پی ال سی و ماژول 2DFATEK-FBS 4A

نصب ماژول توسعه خروجی آنالوگ 2DFATEK-FBS 4A به ۳ سری مدل FBS در پی ال سی های شرکت فتک



معایب 2DFATEK FBS-4A



قیمت به نسبت بالا

سخت باز شدن داخل کارت برای تغییر موقعیت جامپرها برای تغییر در کارایی ماژول

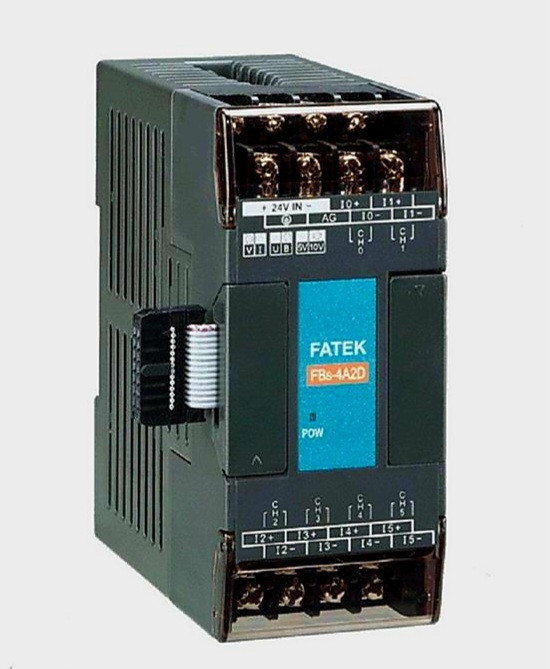

شکل ظاهری 2DFATEK FBS-4A

اندازه و ابعاد پی ال سی فتک 9 × 4 × 8 cm میباشد همچنین رنگ آن مشکی و نوار آبی زیبایی وسط آن مشاهده میشود که چراغ POW نشان دهنده ورودی 24VDC ان در این نوار قرار دارد و بالا و پایین ماژول 2DFATEK-FBS 4A ترمینال ها قرار دارند که در بالا ترمینال های پاور که بصورت 0V و 24V است قرار گرفته و خروجی های آنالوگ که شماره V0- V1 خروجی های آنالوگ ولتاژی وشماره های I0 – I1 ترمینال های خروجی انالوگ جریانی است که در بالا و پایین کارت به چشم میخورند و برای تغییر حالت ورودی های آنالوگ در هر کانال میتوانیم از راه تغییر جای جمپر که نقشه های آن در داخل کارت روی برد حک شده اقدام کنیم.



در دو سمت کناری ماژول همانند پی ال سی های سریFBS درب پلاستسکی مشکی کوچکی حفاظ سوکت اسپکشن است و همچنین لازم به توضیح است که بدانیم کارت توسعه خروجی آمالوگ فتک 2DFBS 4A همانند پی ال سی یا سایر قطعات برق صنعتی به ریل فلزی چفت میشود.

شما عزیزان میتوانید این محصول را با نازلترین قیمت از فروشگاه برق صنعت احمدی خریداری نمایید
