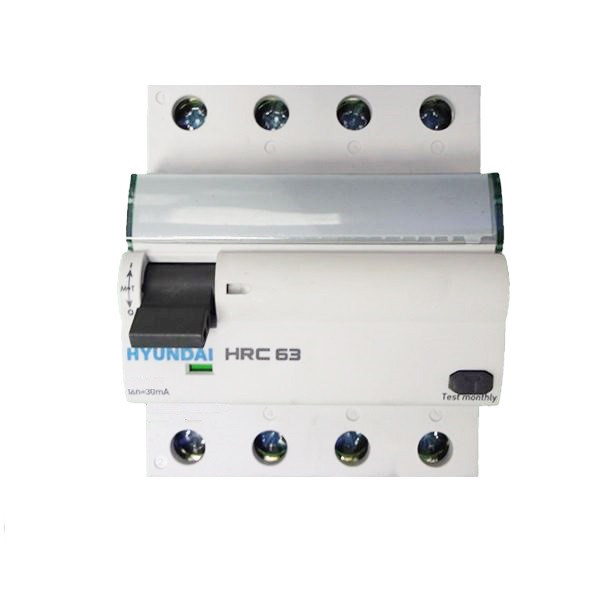

کلید محافظ جان سه فاز 25 آمپر هیوندای مدل HRC63

محافظ جان سه فاز هیوندا از 25 تا 63 آمپر

برای محافظت از تجهیزات الکتریکی در برابر اضافه‌ بار و یا اضافه جریان بیش ‌ازحد نامی بهترین راه حل استفاده از محافظ جان سه فاز هیوندا می باشد. محافظ جان هیوندا دارای نول و سه فاز ورودی است. در سمت راست کلید آبی رنگ برای قطع و وصل محافظ جان می باشد که وضعیت آن با نوشتن0-OFF جهت وضعیت قطع و 1-ON جهت وضعیت وصل مشخص شده است. بازه جریان عبوری این محافظ جان از 25 آمپر تا 63 آمپر است، ولتاژ نامی«Ue» محافظ جان سه فاز که کنتاکت‌ها در شرایط عادی و با جریان نامی «Ie»می‌توانند تحمل کنند 240 ولت است. ولتاژ عایق کنتاکت‌های این محافظ جان «Ui»برابر 500 ولت می‌باشد که استحکام عایقی بین پل ‌ها را مشخص می‌کند. حداکثر پيک ولتاژ كه محافظ جان در یک ‌لحظه بدون آسیب می‌تواند تحمل كندUimp» » برابر 5 کیلو ولت می‌باشد. عمر مکانیکی و عمر الکتریکی این محافظ جان باهم برابر و معادل 20000 دفعه می ‌باشد. مقدار جریان نشتی که اگر از محافظ جان بگذرد و محافظ جان عمل می کند 30 میلی ‌آمپر می باشد. عملکرد این محافظ به نحوی است که با مقایسه جریان فاز و نول (رفت و برگشت مدار) در صورت مشاهده اختلاف سریعا مدار را قطع میکند. همچنین در مدارهای این محافظ، جریان رفت و برگشت باید برابر باشد و اختلاف جریان فاز و نول ناشی از نشت جریان بر اثر اتصال هادی فاز با زمین اتفاق می افتد که جریان بجای عبور از سیم نول، از طریق زمین به منبع باز میگردد. جریان نشتی ممکن است از راه بدن فردی که با زمین تماس دارد و تصادفاً دستش با قسمت برقدار مدار تماس پیدا کرده است نیز بوجود آید .کلید محافظ نشتی جریان بصورت دو پل ( برای مدار تکفاز ) و چهار پل ( برای مدار سه فاز ) عرضه می شوند.
