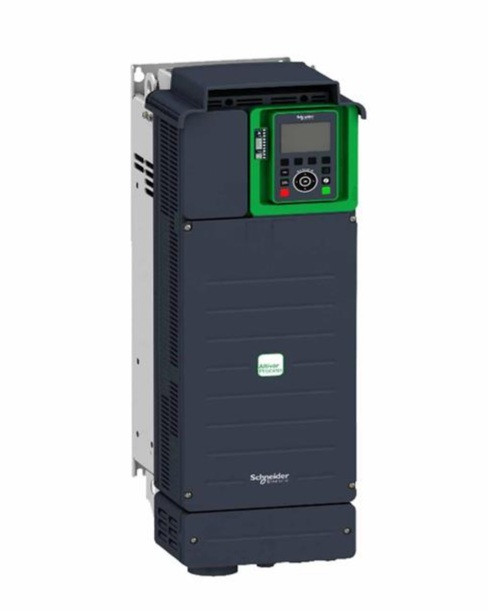

اینورتر 30 کیلو وات 40 اسب بخار اشنایدر مدل ATV930D30N4

راهنمای فارسی اینورتر اشنایدر ATV930

اینورتر یا درایو فرکانس متغیر، وسیله‌ای است که برای کنترل موتور به کار می‌رود. نام دیگر درایو فرکانس متغیر، درایو سرعت متغیر است و همانطور که از نام آن پیداست در مسیر تغذیه موتور نصب می‌شود و سرعت موتور را کنترل می‌کند. اینورتر اشنایدر ATV930 یکی از انواع اینورترهای اشنایدر الکتریک است که برای موتورهای با گشتاور بالا طراحی شده است و جایگزین سری اینورتر ATV71 به حساب می‌آید. در راهنمای فارسی اینورتر اشنایدر ATV930 به بررسی این سری می‌پردازیم.



معرفی اینورتر اشنایدر AT930

اینورتر اشنایدر ATV930 در رنج توان بین ۰٫۷۵ تا ۳۱۵ کیلووات تولید می‌شود و برای موتورهای سنکرون و آسنکرون مثل موتورهای القایی، مغناطیس دائم، رلوکتانسی و موتورهای IE2، IE3 و IE4، هم در حالت سنگین کار و هم در حالت سبک کار قابل استفاده است و از روش کنترل حلقه باز و بسته برای کنترل موتور استفاده می‌کند. از این سری از اینورتر اشنایدر می‌توان در بخش های آب و فاضلاب، نفت و گاز، معدن و مواد، و صنایع CPG بهره گرفت. برخی از کاربردهای این سری را در هر بخش در ادامه می‌بینید:



بخش نفت و گاز



PCP (progressive cavity pump) پمپ درون چاهی PCP

ESP (electrical submersible pump) پمپ الکتریکی درون چاهی ESP

Rod pump پمپ میله‌ای

Mud pump پمپ گل

Rotary table, top drive میز دوار

Draw works منجنیق حفاری

Regasification compressor کمپرسور فرآیندهای گازی

بخش مواد و معدن



Long-distance heavy conveying نوار نقاله سنگین

Bucket wheel excavator اکسکاواتور بیل چرخشی

Special cranes: جرثقیل های خاص

Grinding mills (ball mills, SAG and AG mills) ماشین های آسیاب

Spiral and magnetic separators ماشین‌های جداساز مغناطیسی

Reclaimers and stackers استاکر و ریکلایمر

Ship loaders شیپ لودر

Mobile mining machines ماشین آلات استخراج معادن

Tunnel boring machines دستگاه حفاری تونل

Vibro feeders فیدرهای ارتعاشی یا ویبرو فیدر

Crushers کراشر

Long belt conveyors نوار نقاله با کمربند بلند

Kiln main drives درایوهای کوره

Separators for VRM (vertical roller mills) جداکننده های VRM



صنایع بسته بندی و CPG



Conveyors نوار نقاله

Mixers میکسر

Shredders دستگاه خردکن (شردر)

Centrifuges سانتیریفیوژ

Hot rotary dryers خشک کن دوار

Extruder اکسترودر

صنایع آب و فاضلاب



دکانتر

ولتاژ ورودی و رنج توان اینورتر اشنایدر ATV930

اشنایدر الکتریک، درایوهای سری ATV930 را در چهارنوع مختلف و با سه ورودی متفاوت ارائه می‌کند:



با صفحه گرافیکی

بدون واحد ترمزی

ایستاده

بدون صفحه گرافیکی

درجه حفاظت این دسته بسته به رنج توان و ورودی برابر با IP21/UL Type1 و IP20 است.





فرکانس سوئیچنگ نامی تا رنج ۲۲ کیلووات برابر با ۴ کیلوهرتز و از ۳۰ تا ۴۵ کیلووات برابر با ۲٫۵ کیلوهرتز است.

فرکانس سوئیچنگ نامی از توان ۰٫۷۵ تا ۴۵ کیلووات برابر با ۴ کیلوهرتز و از ۵۵ کیلووات تا ۲۲۰ کیلووات برابر با ۲٫۵ کیلوهرتز است.

فرکانس سوئیچینگ نامی از رنج ۱٫۵ تا ۲۲ کیلووات برابر با ۴ کیلوهرتز و از ۲ تا ۸ کیلوهرتز قابل تنظیم است. از ۳۰ تا ۷۵ کیلووات، فرکانس سوئیچینگ نامی برابر با ۲٫۵ کیلوهرتز و از ۱ تا ۴٫۹ کیلوهرتز قابل تنظیم است.

فرکانس نامی سوئیچینگ این دسته برابر با ۲٫۵ کیلوهرتزاست. فرکانس نامی سوئیچنگ این دسته برابر با ۲٫۵ کیلوهرتز است.

فرکانس نامی سوئیچنگ برابر با ۴ کیلوهرتز دارد.



تمام انواع فرکانس خروجی ۰٫۱ تا ۵۹۹ هرتز را پشتیبانی می‌کنند.



قابلیت‌های ATV930

اصل مهم در طراحی اینورهای اشنایدر ATV930، حداکثر بهره وری است، و برای رسیدن به این هدف، یک روش جدید برای کنترل موتور در این سری تحت عنوان Adaptive Cascade Vector Control طراحی شده است. این روش دقت گشتاور بهتر و واکنش داینامیک سریع تری دارد. با این روش:



محدودسازی گشتاور بهتر انجام می‌شود.

کنترل گشتاور دقیق تر انجام می‌شود.

گشتاور خروجی بدون ریپل داریم.

کنترل گشتاور در سرعت های بالا بهتر خواهد بود.

و در نهایت رنج گسترده سرعت و گشتاور را پشتیبانی می‌کند.



توابع ایمنی اینورتر ATV930

به علاوه، در این سری چندین قابلیت برای ایمن سازی عملکرد درایو در نظر گرفته شده است. این توابع، با توجه به اهمیت بالای عملکرد ایمن درایو در حفظ سلامت افراد و تجهیزات، از اهمیت ویژه ‌ای برخوردار هستند. توابع ایمنی آلتیوار ۹۳۰ را در زیر مشاهده می‌کنید.



Safe Stop 1:

این عملکرد روی توقف امن تمرکز دارد و کاهش سرعت را مطابق با یک رمپ خاص کنترل می کند و در نهایت بعد از رسیدن به حالت سکون، گشتاور رو بر می دارد (یعنی عملکرد STO فعال می شود)



:

با کمک این قابلیت می توان یک سرعت را تعریف کرد، و درایو اجازه نمی دهد سرعت موتور از مقدار تعیین شده تجاوز کند. اگر سرعت موتور از محدوه قابل قبول رد شود، به طور خودکار STO یا توقف اضطراری فعال می شود. البته فراموش نشود که STO ورودی را فعال کرده باشید



Safe Brake Control:

با این عملکرد ما یک سیگنال خروجی داریم که به رله های خروجی ارسال می شود و کار کنترل ترمزهای خروجی را به عهده می گیرد



Safe Maximum Speed (SMS):

یه حد نهایی سرعت با کمک این قابلیت تعریف می شود و درایو اجازه نمی دهد از این محدوده سرعت موتور بیشتر شود، اگر این اتفاق بیفتد، STO به طور خودکار فعال می شود.



Guard Door Locking (GDL):

با این قابلیت تا زمانی که موتور فعال باشد، نمی توان درب تابلو یا محفظه رو باز کرد، با متوقف شدن موتور و گذشت مدت زمان مشخصی می توان درب تابلو را باز کرد. البته با این قابلیت نمی توان وضعیت درب تابلو موتور را بررسی کرد، یعنی وقتی درب تابلو باز باشد، می توان موتور را راه اندازی کرد.



البته باید توجه داشته باشید که تمام درایوهای ATV930 همراه با عملکرد امنیتی STO ارائه می‌شوند، اما با کمک ماژول امنیتی پیشرفته می‌توان سایر قابلیت های امنیتی را روی آلتیوار ۹۳۰ فعال کرد. یه ماژول پشتیبان با کد VW3A3800 باید نصب شود تا بتوانیم ماژول امنیتی پیشرفته و هم ماژول CIP را روی درایو نصب کنیم. ماژول CIP هم امکان ارتباط fail-safe را روی پروتکل اترنت بین درایو و PLC ایجاد می‌کند، یعنی سیستم با وجود بروز خطا به کار خود ادامه می‌دهد.

اتصالات درایو ATV930

شکل زیر اتصالات درایو ATV930، بخش فرمان را نشان می‌دهد. اینورتر ATV930 دارای سه ورودی آنالوگ، ۸ ورودی دیجیتال، ۱ خروجی دیجیتال، ۲ خروجی آنالوگ، ۳ خروجی رله ای، ۲ ورودی برای فانکشن STO هستند.



ورودی STO

خروجی آنالوگ

ورودی دیجیتال

پتانسیومتر مرجع

ورودی آنالوگ

خروجی دیجیتال

۰ تا ۱۰ ولت DC، تا ۲۰ میلی آمپر

۰-۱۰VDC ، -۱۰_۱۰VDC

امکان اتصال ۱ یا ۳ سنسور به ترمینال AI1 یا AI3 وجود دارد.



امکان اتصال ۱ یا ۳ سنسور به ترمینال AI1 یا AI3 وجود دارد.



این درایو از شبکه‌های Modbus serial link، Modbus/TCP dual port و EtherNet/IP پشتیبانی می‌کند. درای ۳ پورت RJ45 هست که دو پورت ارتباطی پروتکل مدباس TCP و اترنت و یکی پورت ارتباطی سریال است. دو تا درگاه مجزا برای اتصال ماژول ورودی و خروجی، ماژول ارتباطی، و ماژول انکودر برای این درایو در نظر گرفته شده است. فقط توجه داشته باشید که دو ماژول از نوع یکسان را نمی توان به طور همزمان روی این درایو نصب کرد



دو پورت RJ45 برای Ethernet/IP و Modbus TCP

پورت سریال RJ45

درگاه مخصوص ماژول ورودی/خروجی و کارت ارتباطی

درگاه مخصوص ماژول ورودی/خروجی و ماژول انکودر

ترمینال بلاک

پورت مخصوص اتصال HMI

این درایو با استفاده از کارت‌های ارتباطی به سایر پروتکل های صنعتی نیز وصل می شود. برای این درایو کارت ارتباطی CANopen، PROFINET، PROFIBUS DP V1، POWERLINk، DeviceNet، EtherCat ارائه می‌شود.



لوازم جانبی و پیکربندی اینورتر ATV930

ابزارهای که میتوان برای پیکربندی و تنظیمات این آلتیوار استفاده کرد، عبارتند از: نرم افزار SoMove، وب سرور، نرم افزار DTM و صفحه گرافیکی



صفحه گرافیکی را می‎ توان روی درایو و یا روی تابلو نصب کرد. این صفحه قابلیت اتصال به کامپیوتر و یا چند درایو را دارد و ظرفیت حافظه آن ۱۶MB است و از ۲۴ زبان پشتیبانی می‌کند. کلاک و باتری پشتیبان دارد که حتی موقع استاپ درایو هم اطلاعات ثبت می کند. با کمک این ابزار می توان پیکربندی را از یک درایو یا کامپیوتر روی درایو دیگر کپی کرد.



از دیگر لوازم جانبی آلتیوار ۹۳۰ می‌توان به فن، صفحه گرافیکی، ماژول های ورودی و خروجی و رله ای، ماژول های ارتباطی، ماژول انکودر، ماژول امنیتی، واحد ترمزی، فیلتر پسیو، فیلتر EMC، فیلتر خروجی (dv/dt، سینوسی، Common Mode) و چوک خط اشاره کرد.



سخن آخر

در راهنمای فارسی اینورتر اشنایدر ATV930، به طور خلاصه این درایو را بررسی کردیم. این درایو برای مصارف صنعتی با گشتاور بالا، جهت کاربردهای سخت و سنگین طراحی شده است و می‌توان گفت که یکی از درایوهای مجهز و قوی شرکت اشنایدر الکتریک محسوب می‌شود.
