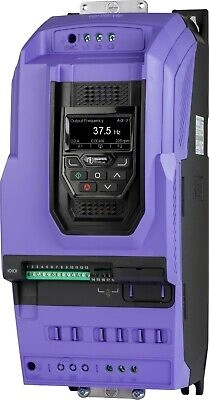

اینورتر 18.5 کیلو وات Invertek اینورتک

مشخصات فنی اینورتر اینورتک

اینورترهای اینورتک در رنج توان 0.37 تا 250 کیلووات و ولتاژهای مختلف تک فاز و سه فاز موجود می باشد. اینورتر اینورتک در زمینه های مختلف از جمله پمپ ها، جرثقیل ها، آسانسورها و غیره کاربرد دارد. اینورتر اینورتک دارای عملکر عالی در کنار قیمت مناسب و همچنین نصب و راه اندازی آسان و سریع همچنین دارای چوک داخلی و خارجی و مقاومت ترمز نیز می باشد.

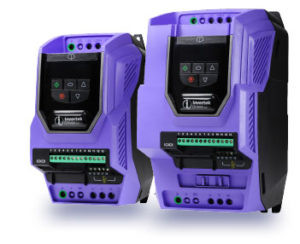

اینورتر اینورتک Optidrive E3

اینورتر اینورتک E3 یک درایو چند منظوره در رنج توانی 0.37 تا 37 کیلووات (0.5 تا 50 اسب بخار) تک فاز و سه فاز و در محدوده های ولتاژ 220 تا 380 ولت طراحی و تولید می گردد. این نوع اینورتر با دو درجه حفاظت IP20 و IP66 تولید شده که در رنج توانی 30 و 37 کیلووات دارای فیلتر EMC و مابقی فاقد فیلتر می باشند



مزایای اینورتر اینورتک E3



دارای فیلتر داخلی EMC

دارای کنترل PI

دارای ترمز داخلی

دارای ورودی های آنالوگ دوبل

بهره برداری تا حداکثر دما 50 درجه سانتیگراد

ارتباط به وسیله بلوتوث

قابلیت کنترل موتورهای تک فاز

درایو چند منظوره کامپکت

مقاوم در برابر گرد و غبار و قطرات آب

ایده آل برای مصارف مواد غذایی و آشامیدنی

دارای مد کنترلی وکتور کنترلی بدون سنسور

دارای کی پد دیجیتالی

دارای کلاس حفاظتی IP20 و

کاربرد اینورتر اینورتک Optidrive E3



در صنایع پمپ

واحدهای هواساز

فن های تهویه

فن های گردشی

پمپ های انتقال

آبگرمکن ها

استخرهای شنا

نوار نقاله ها

میکسرها

تردمیل ها



اینورتر اینورتک Optidrive E3 موتورهای تک فاز

اینورتر اینورتک سری Optidrive E3 در رنج توانی 0.37 تا 1.1 کیلووات و محدوده ولتاژ 110 تا 115 ولت تک فاز و 200 تا 240 ولت تک فاز طراحی شده است و استراتژی منحصر به فردی برای کنترل موتورهای تک فاز دارند. این اینورترها کوچک بوده و در دو کلاس حفاظتی IP20 و IP66 ارائه می شود





اینورتر اینورتک

گروه صنعتی فامکو

محصولات فامکو

برق صنعتی

اینورتر

اینورتر اینورتک



 تحویل اکسپرس

 کیفیت بالا

فروش اینورتر Invertek

اینورترهای اینورتک ساخت کشور انگلستان دارای گواهی های ISO 9001 و ISO 1400 در زمینه های کیفیت و محیط زیست می باشد. از جمله ویژگی اینورترهای اینورتک وجود فیلترهای EMC داخلی، قابلیت صرفه جویی در انرژی و استانداردهای جهانی شامل CE، UL، RCM می باشد و در مدل های زیر در هایپر صنعت فامکو ارائه می گردد.



اینورتر اینورتک Optidrive E3 (توان تکفاز 0.37 تا 4 کیلووات، سه فاز 0.75 تا 37 کیلووات)

اینورتر اینورتک OptidriveE3 (توان 0.37 تا 1.1 کیلووات برای موتور های تک فاز)

اینورتر اینورتک Optidrive p2 (توان سه فاز 0.75 تا 250 کیلووات)

اینورتر اینورتک Optidrive Eco (توان تک فاز 0.75 تا 2.2 کیلووات، سه فاز 0.75 تا 250 کیلووات













 مشخصات فنی

مشخصات فنی اینورتر اینورتک

اینورترهای اینورتک در رنج توان 0.37 تا 250 کیلووات و ولتاژهای مختلف تک فاز و سه فاز موجود می باشد. اینورتر اینورتک در زمینه های مختلف از جمله پمپ ها، جرثقیل ها، آسانسورها و غیره کاربرد دارد. اینورتر اینورتک دارای عملکر عالی در کنار قیمت مناسب و همچنین نصب و راه اندازی آسان و سریع همچنین دارای چوک داخلی و خارجی و مقاومت ترمز نیز می باشد.



اینورتر اینورتک



اینورتر اینورتک Optidrive E3

اینورتر اینورتک E3 یک درایو چند منظوره در رنج توانی 0.37 تا 37 کیلووات (0.5 تا 50 اسب بخار) تک فاز و سه فاز و در محدوده های ولتاژ 220 تا 380 ولت طراحی و تولید می گردد. این نوع اینورتر با دو درجه حفاظت IP20 و IP66 تولید شده که در رنج توانی 30 و 37 کیلووات دارای فیلتر EMC و مابقی فاقد فیلتر می باشند.



اینورتر اینورتک Optidrive E3



مزایای اینورتر اینورتک E3



دارای فیلتر داخلی EMC

دارای کنترل PI

دارای ترمز داخلی

دارای ورودی های آنالوگ دوبل

بهره برداری تا حداکثر دما 50 درجه سانتیگراد

ارتباط به وسیله بلوتوث

قابلیت کنترل موتورهای تک فاز

درایو چند منظوره کامپکت

مقاوم در برابر گرد و غبار و قطرات آب

ایده آل برای مصارف مواد غذایی و آشامیدنی

دارای مد کنترلی وکتور کنترلی بدون سنسور

دارای کی پد دیجیتالی

دارای کلاس حفاظتی IP20 و IP66

مشخصات فنی اینورتر اینورتک Optidrive E3 تکفاز

مدل ولتاژ (ولت) توان جریان (آمپر) فریم سایز

کیلووات اسب بخار

ODE - 3 - 1 2 0023 - 1 200 تا 240 ولت تکفاز 0.37 0.5 2.3 1

ODE - 3 - 1 2 0043 - 1 0.75 1 4.3 1

ODE - 3 - 1 2 0070 - 1 1.5 2 7 1

ODE - 3 - 2 2 0070 - 1 1.5 2 7 2

ODE - 3 - 2 2 0105 - 1 2.2 3 10.5 2

ODE - 3 - 3 2 0153 - 1 4 5 15.3 3

مشخصات فنی اینورتر اینورتک Optidrive E3 سه فاز

مدل ولتاژ (ولت) توان ولتاژ (ولت) جریان (آمپر) فریم سایز

کیلووات اسب بخار

ODE - 3 - 1 2 0023 - 3 200 تا 240 ولت سه فاز 0.37 0.5 2.3 1

ODE - 3 - 1 2 0043 - 3 0.75 1 4.3 1

ODE - 3 - 1 2 0070 - 3 1.5 2 7 1

ODE - 3 - 2 2 0070 - 3 1.5 2 7 2

ODE - 3 - 2 2 0105 - 3 2.2 3 10.5 2

ODE - 3 - 3 2 0180 - 3 4 5 18 3

ODE - 3 - 3 2 0240 - 3 5.5 7.5 24 3

ODE - 3 - 4 2 0300 - 3 7.5 10 30 4

ODE - 3 - 4 2 0460 - 3 11 15 46 4

ODE - 3 - 5 2 0610 - 3 15 20 61 5

ODE - 3 - 5 2 0720 - 3 18.5 25 72 5

ابعاد و اندازه اینورتر اینورتک Optidrive E3



ابعاد و اندازه اینورتر اینورتک Optidrive E3

سایز IP20 1 2 3 4 5 IP66 1 2 3 4

ارتفاع (میلیمتر) 173 221 261 420 486 232 257 310 360

عرض (میلیمتر) 83 110 150 171 171 161 188 211 240

عمق (میلیمتر) 123 150 175 212 212 162 182 235 271

وزن (کیلوگرم) 1 1.7 3.2 9.1 9.1 2.3 3.5 6.6 9.5

ویژگی اینورتر اینورتک Optidrive E3



ویژگی اینورتر اینورتک Optidrive E3

ورودی ولتاژ تغذیه 110 تا 115 ولت 10-+ درصد

200 تا 240 ولت 10-+ درصد

380 تا 480 ولت 10-+ درصد

فرکانس تغذیه 48 تا 62 هرتز

جابه جایی ضریب قدرت >0.98

فاز عدم تعادل 3 درصد حداکثر مجاز

جریان حجومی محدوده جریان

چرخه قدرت حداکثر 120 در هر ساعت با فاصله ی مساوی

خروجی توان خروجی 110 ولت تک فاز ورودی: 0.5تا 1.5 اسب بخار (230 ولت سه فاز خروجی)

230 ولت تک فاز ورودی: 0.37 تا 4 کیلووات (0.5 تا 5 اسب بخار)

230 ولت سه فازورودی: 0.37 تا 11 کیلووات (0.5 تا 15 اسب بخار)

400 ولت سه فاز ورودی: 0.75 تا 22 کیلووات

460 ولت سه فاز ورودی: 1 تا 30 اسب بخار

ظرفیت زیر بار 150 درصد برای 60 ثانیه

175 دردصد برای 2.5 ثانیه

فرکانس خروجی 0 تا 500 هرتز، 0.1 هرتز وضوح

شتاب زمان 0.01 تا 600 ثانیه

کاهش سرعت زمان 0.01 تا 600 ثانیه

بهره وری معمول < 98 درصد

مشخصات کنترل مدهای کنترلی وکتور کنترل بدون سنسور

وکتور کنترل PM

کنترل BLDC

رلوکتانسی سنکرون

فرکانس PWM 4 تا 32 کیلوهرتز

تنظیم نقطه کنترل آنالوگ 0 تا 10 ولت

10 تا 0 ولت

0 تا 20 میلی آمپر

20 تا 0 میلی آمپر

4 تا 20 میلی امپر

20 تا 4 میلی آمپر

دیجیتال پتانسیومتر موتوری (کی پد)

مد باس RTU

CANOPEN

ETHERNET/IP

شرایط محیطی (دما) ذخیره سازی: -40 تا 60 درجه سانتیگراد

عملیاتی: -20 تا 50 درجه سانتیگراد

درجه حفاظت IP20، IP66

کاربرد اینورتر اینورتک Optidrive E3



در صنایع پمپ

واحدهای هواساز

فن های تهویه

فن های گردشی

پمپ های انتقال

آبگرمکن ها

استخرهای شنا

نوار نقاله ها

میکسرها

تردمیل ها

اینورتر اینورتک Optidrive E3 موتورهای تک فاز

اینورتر اینورتک سری Optidrive E3 در رنج توانی 0.37 تا 1.1 کیلووات و محدوده ولتاژ 110 تا 115 ولت تک فاز و 200 تا 240 ولت تک فاز طراحی شده است و استراتژی منحصر به فردی برای کنترل موتورهای تک فاز دارند. این اینورترها کوچک بوده و در دو کلاس حفاظتی IP20 و IP66 ارائه می شود.



اینورتر اینورتک Optidrive E3 موتورهای تک فاز



مشخصات فنی اینورتر اینورتک Optidrive E3 موتورهای تک فاز

مدل ولتاژ توان جریان (آمپر) فریم سایز

کیلووات اسب بخار

ODE - 3 - 1 1 0070 - 1 110 تا 115 ولت تکفاز ورودی 0.37 0.5 7 1

ODE - 3 - 2 1 0105 - 1 0.55 0.75 10.5 2

ODE - 3 - 1 2 0043 - 1 220 تا 240 ولت تکفاز ورودی 0.37 0.5 4.3 1

ODE - 3 - 1 2 0070 - 1 0.75 1 7 1

ODE - 3 - 2 2 0105 - 1 1.1 10.5 10.5 2

نام گذاری پلاک اینورتر اینورتک



نام گذاری پلاک اینورتر اینورتک

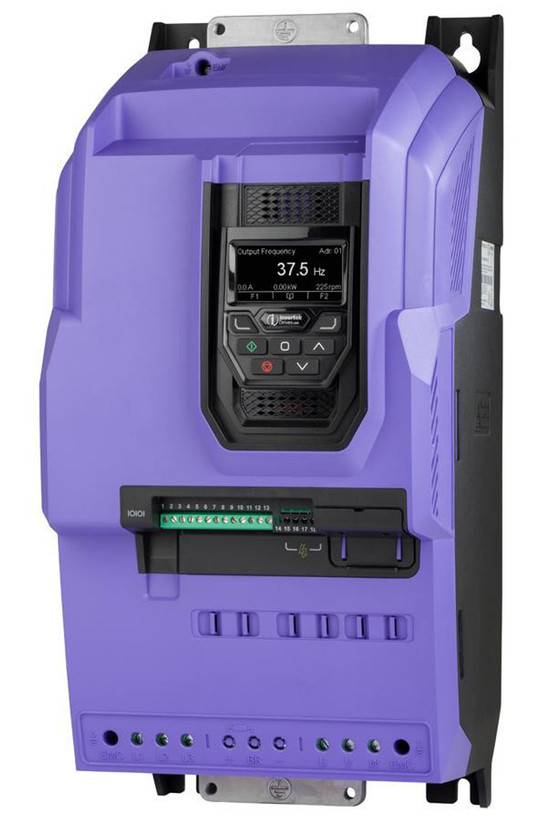

اینورتر اینورتک Optidrive P2

اینورتر اینورتک Optidrive p2 در رنج توانی 0.75 تا 2.2 کیلووات تک فاز و 0.75 تا 250 کیلووات سه فاز در صنایع سنگین در مدل های مختلف موجود می باشد و دارای فیلتر EMC در تمامی رنج ها است.



اینورتر اینورتک Optidrive P2



مشخصات فنی اینورتر اینورتک Optidrive p2

مدل ولتاژ توان (کیلووات) جریان (آمپر) فریم سایز

ODP - 2 - 2 2 075 - 1 K F 4 200 تا 240 ولت تکفاز ورودی 0.75 4.3 2

ODP - 2 - 2 2 150 - 1 K F 4 1.5 7 2

ODP - 2 - 2 2 220 - 1 K F 4 2.2 10.5 2

ODP - 2 - 2 2 075 - 3 K F 4 200 تا 240 ولت سه فاز ورودی 0.75 4.3 2

ODP - 2 - 2 2 150 - 3 K F 4 1.5 7 2

ODP - 2 - 2 2 220 - 3 K F 4 2.2 10.5 2

ODP - 2 - 3 2 040 - 3 K F 4 4 18 3

ODP - 2 - 3 2 055 - 3 K F 4 5.5 24 3

ODP - 2 - 4 2 055 - 3 K F 4 5.5 24 3

ODP - 2 - 4 2 075 - 3 K F 4 7.5 30 4

مزایای اینورتر اینورتک Optidrive p2



دارای فیلتر EMC

دارای بازدهی بالا

دارای مد کنترلی وکتور کنترل بدون سنسور

دارای ظرفیت اضافه بار در 60 ثانیه

دارای ظرفیت 200 بار برای مصارف سنگین و تمامی مدل ها

دارای صفحه نمایشگر چند زبانه

قابلیت تنظیم DIN RALL

اینورتر اینورتک Optidrive Eco

اینورتر Invertek Optidrive Eco در رنج توانی 0.75 تا 250 کیلووات (1 تا 350 اسب بخار) و محدوده ولتاژ ورودی 200 تا 600 ولت تک فاز و سه فاز موجود می باشد. این اینورترها برای کنترل موتورهای القایی AC، موتورهای PM آهنربایی، موتورهای BLDC و موتورهای سنکرون رلوکتانسی کاربرد دارد.
