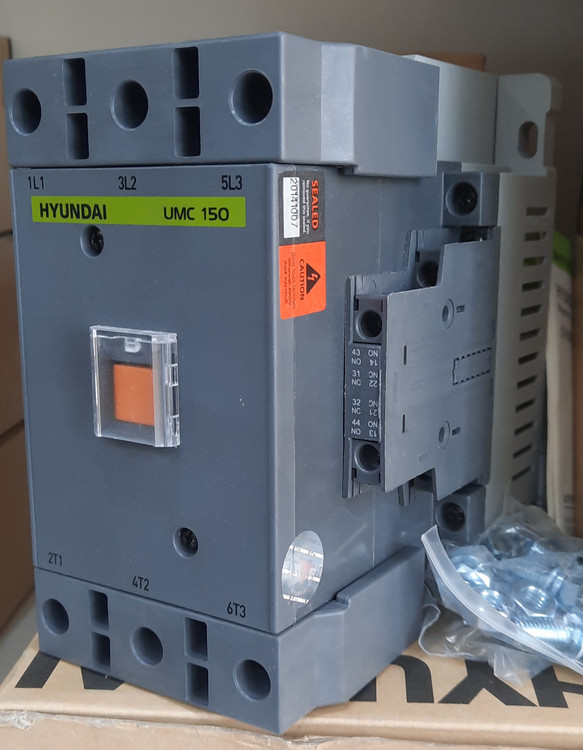

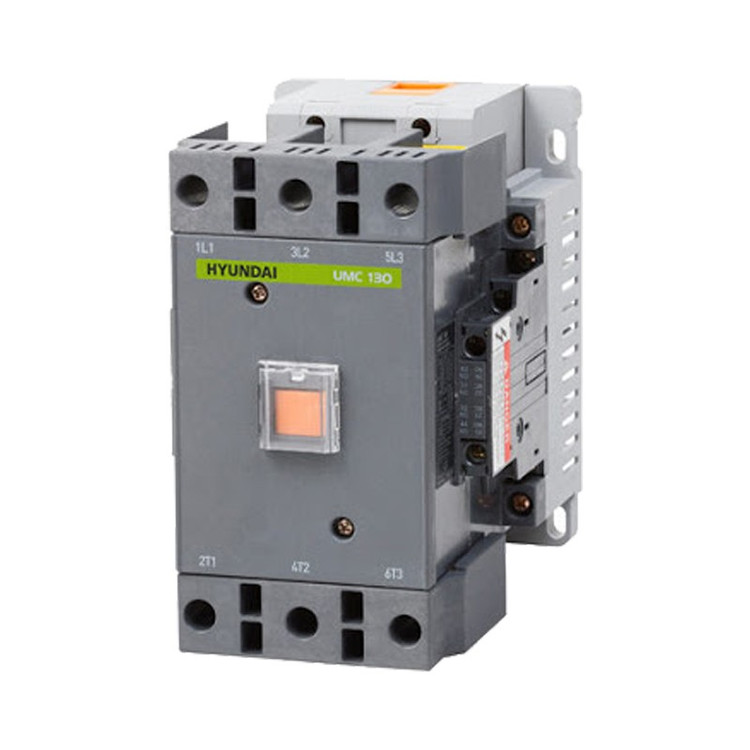

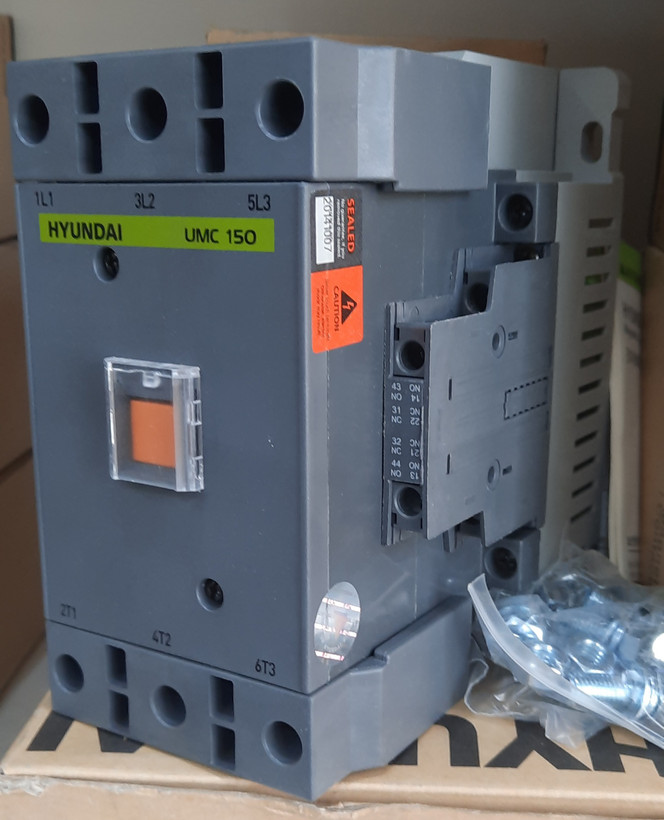

کنتاکتور 150 آمپر 75 کیلووات هیوندای بوبین 220 ولت UMC-150 کره ای اصل

کنتاکتور چیست؟

کنتاکتور وسیله اي است که در آن با استفاده از خاصیت الکترومفناطیس تعدادي کنتاکت به یکدیگر وصل یا از یکدیگر جدا می شوند. از این خاصیت جهت قطع و وصل و یا تغییر اتصال مدار استفاده می شود. هر کنتاکتور معمولاً داراي سه کنتاکت اصلی براي مدار می باشد. در کلید های معمولی قطع و وصل به صورت مکانیکی و یا توسط دست انجام می گیرد و توسط کلید جریان اصلی چه ضعیف باشد و چه قوی مستقیما به هم وصل می شوند، ولی در کنتاکتور ها قطع و وصل جریان توسط ولتاژ ورودی انجام می گیرد.

عملکرد کنتاکتور به این صورت است که یک جریان با ولتاژ کم به ورودی کنتاکتور وصل می کنیم جریان ورودی از یک بوبین عبور کرده و بوبین حالت آهنربایی پیدا کرده یک هسته متحرک را به سمت خود جذب می کند و باعث برخورد و وصل شدن کنتاکت ها در داخل کنتاکتور می گردد.

کنتاکتور ها خیلی شبیه رله عمل میکند با این تفاوت که رله برای جریانهای کوچکتر کاربرد دارد و کنتاکتور برای قطع و وصل جریانهای بزرگتر. کنتاکتور ها یک نوع کلید الکترومغناطیس هستند که به وسیله یک جریان کوچکتر می توان یک جریان قوی تر را قطع و وصل کرد.

کنتاکتور ها در دونوع تک فاز و سه فاز در بازار وجود دارند. کنتاکتور های سه فاز به راحتی قابل تهیه هستند و بهتر است در مدارات تک فاز هم از کنتاکتور سه فاز استفاده کرد.

اجزاء اصلی کنتاکتور

قاب مکعبی بدنه کنتاکتور

محل اتصال جریان ورودی و کنترلی A1 و A2

سیم پیچ داخلی که با عبور جریان ورودی از آن حالت آهنربا پیدا می کند

هسته فلزی ثابت

هسته فلزی متحرک

شش ترمینال L1 , L2 , L3 و T1, T2, T3 که به تیغه های قدرت معروف هستند وقتی جریان ورودی به A1 و A2 وصل می گردد تیغه های L1 به L2 – T1 به L3 – T2 به T3 وصل می گردد

در نمای بیرونی کنتاکتورها تعدادی پیچ وجود دارد که سیم های برق به این پیچ ها متصل میشود روی قسمت پلاستیکی نارنجی رنگ در وسط آن وجود دارد وبه بوبین متحرک متصل است که رنگش با بدنه ی کنتاکتور متفاوت ست این قسمت یک نشانگر است که مشخص میکند وقتی کنتاکتور وصل است پایین میرود و وقتی هم سطح بدنه ی کنتاکتور باشد یعنی قطع است.

تعریف عبارت های نوشته شده روی هر کنتاکتور

 In = جریان نامی کتاکتور

 جریان دائمی (Ith2) = جریانی که می تواند در شرایط کار نرمال و در زمان نامحدود از کنتاکت های کنتاکتور عبور کرده و به آن هیچ صدمه ای نزند و حرارت ایجاد شده در کنتاکت ها از حد مجاز تجاوز ننموده و هیچ گونه تعمیر و سرویس مورد نیاز نباشد .

 جریان هفتگی (Ith1) = مقدار جریانی که در شرایط کار نرمال اگر به مدت یک هفته از کنتاکت های کنتاکتور عبور کند هیچ صدمه ای به آنها نمی زند و نیازی به سرویس و تعمیر نیست .

 جریان هشت ساعتی (Ith) = جریانی است که با اتصال یک بار در هر هشت ساعت یا شیفت کاری در شرایط نرمال می تواند توسط کنتاکت ها بدون هیچ مشکلی تحمل شود .

 ولتاژ کار نامی (Ue) = ولتاژ عبوری از کنتاکت های کنتاکتور در شرایط کار نامی و در جریان نامی می باشد .

 ولتاژ عایقی نامی (Ui) = این ولتاژ استحکام عایقی بین کنتاکت ها را مشخص می کند و بیانگر این است که اگر ولتاژ عبوری از کنتاکت های کنتاکتور از آن میزان بیشتر شود قدرت عایقی بین کنتاکت ها از بین رفته و موجب اتصال کوتاه بین فازها می گردد .

 ولتاژ تغذیه نامی (Uc) = مقدار ولتاژی است که باید به بوبین کنتاکتور برسد تا بوبین بتواند عمل جذب را انجام دهد.

سری (U (UMC

سری جدید U، کنتاکتورهای مغناطیسی هیوندای بر اساس طراحی ماژولار ساخته شده اند که امکان نصب سریع و ساده بلوک کنتاکت های کمکی، تایمر، چفت مکانیکی و غیره را فراهم می کند. کنتاکتورهای هیوندای UMC راحتی، منافع اقتصادی و قابلیت اطمینان بالایی را برای کاربردهای مختلف سیستم های کنترل صنعتی، صنعت، خانوارها و غیره فراهم می آورد و همچنین مطابق استاندارد IEC 60947 4 1 می باشند
