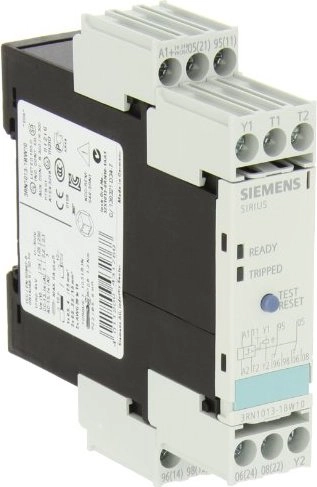

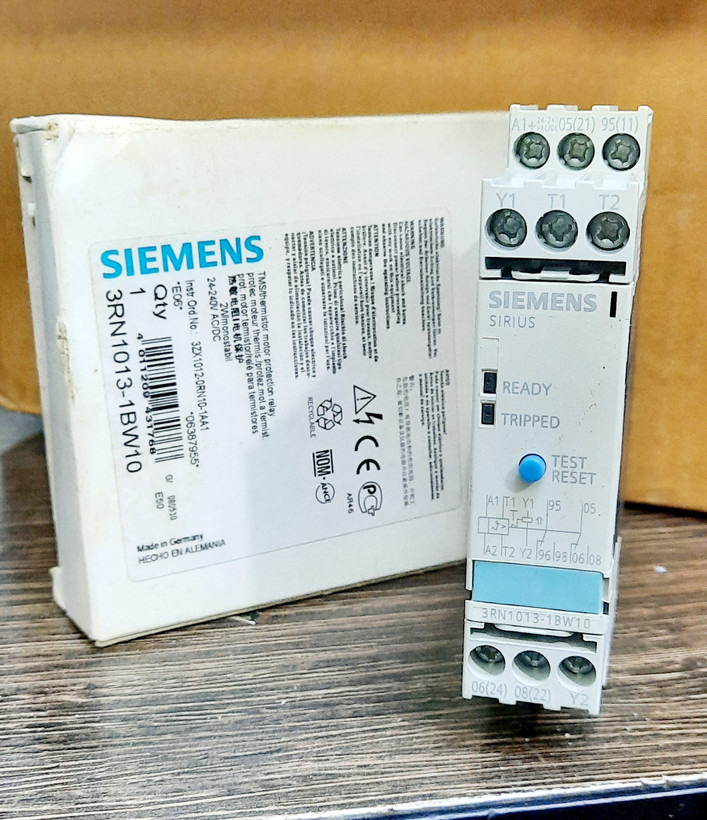

محافظ موتور ترمیستور زیمنس 3RN1013_1BW10

LED قرمز (TRIPPED) برای نشان دادن خاموش(TRIPPED) قرمزLED واحد جمع و جور به یک است .پس از خاموش شدن دستگاه، پس از خنک شدن ترمیستورها به طور خودکار تنظیم مجدد می شود. کنتاکت مشترک کنتاکت SPDT به ولتاژ کنترل متصل است. این دستگاه مخصوصاً در مدارهایی که مدارهای کنترل و مدارک در پتانسیل یکسانی مناسب هستند، به عنوان مثال در جعبه های کنترل محلی هستند. و کنترلینگ آنها با RESET خودکار3RN1010)، تنظیم مجدد دستی (3RN1011) یا تنظیم مجدد دستی/خودکار و از راه دور (3RN10 12) در دسترس هستند. واحد 3RN10 12 در صورت خرابی تامین می ماند. اگر ولتاژ کنترل از کار بیفتد، یک سفر قبلی به خاطر شما می شود. یک عملکرد ریست از راه دور با اتصال یک دکمه فشاری خارجی با یک کنتاکت NO به پایانه های Y1 و Y2 اجرا می شود. اگر پایان‌های Y1 و Y2 پل شوند، با یک RESET خودکار پیگیری می‌شوند، خاموش می‌شوند. در واحدهای خاموش کردن محافظ موتور ترمیستور 3RN10 13، مدار سنسور نیز برای اتصال کوتاه می‌شود. خاموش شدن به دلیل اتصال کوتاه با یک LED قرمز سوزن نشان داده می شود. طراحی یکنواخت همچنین نشان دهنده قطع شدن سیم در مدار حسگر با چشمک زدن LED قرمز است. یونیت تریپ 3RN10 13 مجهز به عملکردهای تنظیم مجدد دستی، از راه دور و خودکار است. دکمه TEST/RESET را می توان برای بازنشانی دستی یک خاموش کننده استفاده کرد. یک عملکرد RES از راه دور با اتصال یک دکمه فشاری ET خارجی با یک تماس NO به پایانه های Y1 و Y2 اجرا می شود. اگر پایان های Y1 و Y2 پل شوند، خاموش می شوند با یک RESET خودکار دنبال می شود
