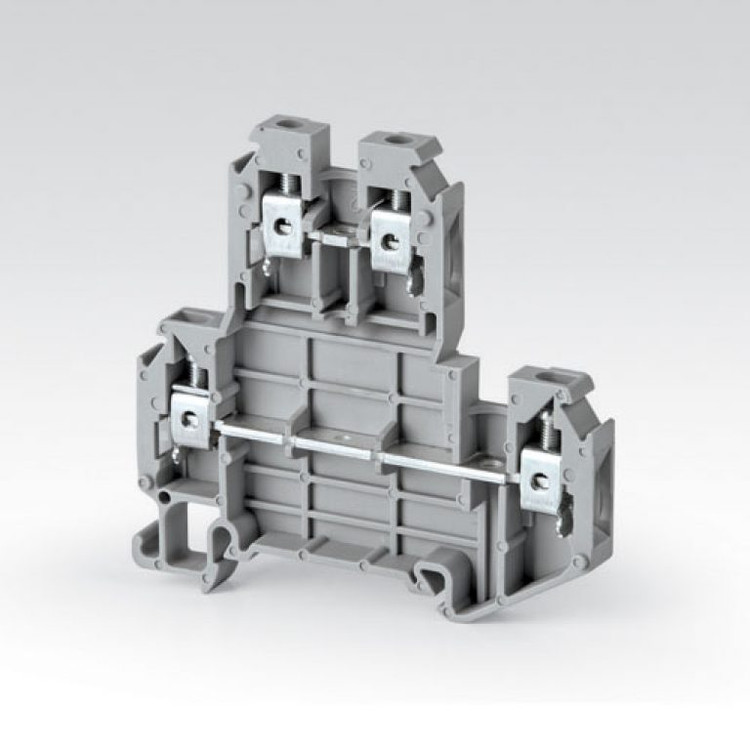

ترمینال ریلی دو طبقه رعد مدل DRTP4

ترمینال برق ریلی دو طبقه رعد مدل DRTP4 یکی از انواع ترمینال های چند طبقه است که به دلیل داشتن سطوح و طبقات زیاد امکان این که در حداقل فضای موجود، حداکثر اتصالات و اشعاب را بتوان ایجاد کرد را مهیا می سازد. در این ترمینال برق نوع فلز به کار رفته در اجزای کانتکتور ها و جنس مواد بدنه از اهمیت بالایی برخوردار می باشد. وظیفه اصلی ترمینال برق ریلی که در واقع پایانه اتصال سیم محسوب می شود برای انشعاب گیری از سیم ها مورد استفاده قرار می گیرد. با استفاده از این نوع ترمینال می توانید به وسیله ابزاری به نام جامپر بین یک سلول ترمینال به سلول ترمینال دیگر اتصال برقرار کنید و چند خروجی از ورودی اصلی سیم برای سیم کشی تابلو برق استفاده نمایید. جنس محصول از پلی امید نارسانا و ضد اشتعال است که در برابر حرارت و آتش مقاوم می باشد

ترمینال ریلی رعد مدل DRTP4 دارای دو طبقه و سایز 4 می باشد یعنی سطح مقطع اسمی آن 4 میلی متر می باشد و ولتاژ آن 500 ولت می باشد و حداکثر تحمل جریان در آن 32 آمپر می باشد. ترمینال های ریلی در تابلو برق قرار داده می شوند. نام ریلی نیز به علت طریقه نصب آن گذاشته شده است. ترمینال دو طبقه ریلی ۴-۲٫۵ رعد با کد DRTP2.5-4 بر روی ریلی که در تابلو برق از قبل نصب شده است، قرار داده می شود. پس از این که ترمینال روی ریل تابلو برق قرار داده شد سیم ورودی در یک سبول ترمینال وارد می شود و توسط یک سیم پیچ محکم می گردد به سلول ترمینال اتصال داده می شود. سم خروجی نیز در سلول دیگر به همین ترتیب قرار می گیرد. ترمینال در واقع وظیفه اتصال بین این دو ورودی و خروجی را ایفا می کند. با استنفاده از ترمینال برق می توانید هرگاه که لازم دیدید، تغییرات لازم در سیم کشی های درون تابلو برق را انجام دهید و این اتصالات را منفصل کنید. طول ترمینال 68.4 میلی متر و عرض آن 6.4 میلی متر می باشد. ترمینال برق مطابق با استاندارد IEC 60947-7-1 طراحی و تولید شده است.
