رله حرارتی هیوندای HGT 40K A0032S جهت کنتاکتور 25 تا 40 آمپر با رنج جریانی 22 - 32 A

بی متال هیوندای HGT 40K A0032S جهت کنتاکتور 25 تا 40 آمپر با رنج جریانی 22 - 32 A

یکی از محصولات رله حرارتی هیوندای ، بی متال هیوندا HGT 40K A0032S می باشد این قطعه به کنتاکتورهای 25 تا 40 آمپر متصل میشود و در تابلو برق های صنعتی کاربرد فراوانی دارد.

در بی متال های هیوندای ، سه تیغه تعبیه شده که سیم حا مل جریان چند حلقه به دور آن پیچیده می شود. در اثر عبور جریان اضا فه بار، هادی ها گرم، حرارات به بی متال منتقل می شود و با عث خم شدن تیغه می شود. حرکت هر یک از بی متال ها به اهرمی فشار می آورد و با جا به جا شدن اهرم، یک میکرو سوئچ که دارای کنتاکت تبدیل باز و بسته است تغییر وضعیت می دهد و مدار فرمان را قطع می کند. برای افزایش سرعت عملکرد بی‌متال و جلوگیری از جرقه و سوختگی محل اتصال، از آهن‌ربا در بالا و پایین تیغه ی دو فلزی استفاده می‌شود که نیروی مغناطیسی آن به بسته شدن سریع اتصال کمک می‌کند.

رله‌های اضافه‌بار (بی‌متال) تنظیم‌پذیر هستند و می‌توان آن‌ها را به گونه‌ای تنظیم کرد که جریان‌هایی بین ۱٫۰۵ تا ۱۰ برابر جریان نامی موتورها را قطع کنند. رله ی بی‌متال سه‌ فاز HYUNDAI HGT 40K معمولاً دارای سه پل قدرت و دو کنتاکت فرمان است (یک کنتاکت باز برای اتصال به سیستم هشداردهنده و یک کنتاکت بسته برای قراردادن در مسیر تغذیه ی کنتاکتور). کنتاکت معمولاً بسته ی بی‌متال با شماره‌های ۹۵-۹۶ و کنتاکت معمولاً باز آن با شماره‌های ۹۷-۹۸ مشخص می‌شود.

مزیت مدل بی متال A0032S HGT 40K HYUNDAI

زیبا بودن بیمتال HYUNNDAI HGT 40K A0032S

ارزان بودن بی متال به نسبت مدل های مشابه اروپایی مثل SCHNIDER

در دسترس بودن محصولات HYUNDAI در کشور ما ایران

معایب بیمتال A0032S HGT 40K HYUNDAI

عملکرد به نسبت کند بیمتال های هیوندای به نسبت مدل های مشابه اروپایی

شکل ظاهری

اندازه بیمتال هیوندای HGT 40K A0032S به ترتیب 50×44×90 میباشد که تقریبا میتوان گفت اندازه متوسطی دارد که از تیپ قبلی خود یعنیHGT 18K مقداری بزرگتر است چون به کنتاکتور های بزرگ تر متصل میشود. در موارد دیگر با بیمتال های قبلی و بعدی خود فرق قابل توجهی ندارد. ب

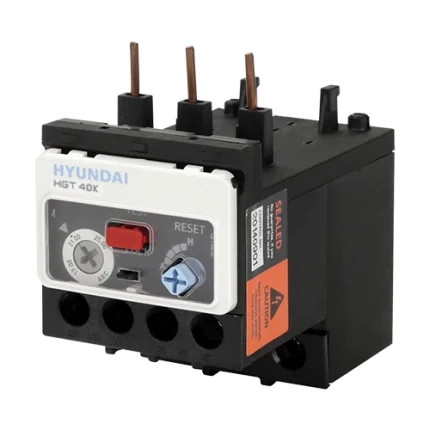

طور مثال بیمتال هیوندای مدل HGT 40K مانند بقیه بیمتال های این شرکت از ۲ رنگ مشکی و سفید تشکیل شده و در سمت چپ پیچ تنظیم جریان و در سمت راست دکمه آبی تحریک دستی و بالای این دو، دکمه قرمز ریست قرار گرفته و در بالای تمام این مجموعه دکمه و پیچ ها عبارت HYUNDAI و مدل HGT 40K درج شده که نوعی شناسنامه این قطعه است

نتیجه گیری

برای انتخاب بی متال در پروژه ها باید به 2 اصل توجه داشت یکی از این اصول جریان مصرفی توسط مصرف کننده است که اینجا و در این بحث منظور ما الکتروموتور 3 فاز میباشد که این الکتروموتور چه توانی دارد و اصل دیگر کنتاکتوری است که ما میخواهیم برای راه اندازی این الکتروموتور از آن استفاده کنیم که در تعریف بیمتال HGT 40K A0025S HYUNDAI باید بگوییم الکتروموتور راه اندازی شده ایی که میخواهد با این بیمتال امن باشد و از جریان بیش از حد خود و سوختن در امان باشد در راه اندازی تک ضرب رنجهای 15KW و 18.5KW است و اگر از ۳ کنتاکتور 40K میخواهیم برای راه اندازی الکتروموتور بصورت 2 ضرب استفاده کنیم.

رنج الکتروموتوری که میخواهیم امن باشد با بیمتال ما نباید از رنج های 30KW و 37.5KW بالاتر و یا پایین تر باشد و لازم به ذکر است که بگوییم این بیمتال یعنی بی متال هیوندای HGT 40K A0032S طبق اصل دوم باید به کنتاکتورهای 25-32-40 آمپر برحسب جریان مصرفی متصل شود.
