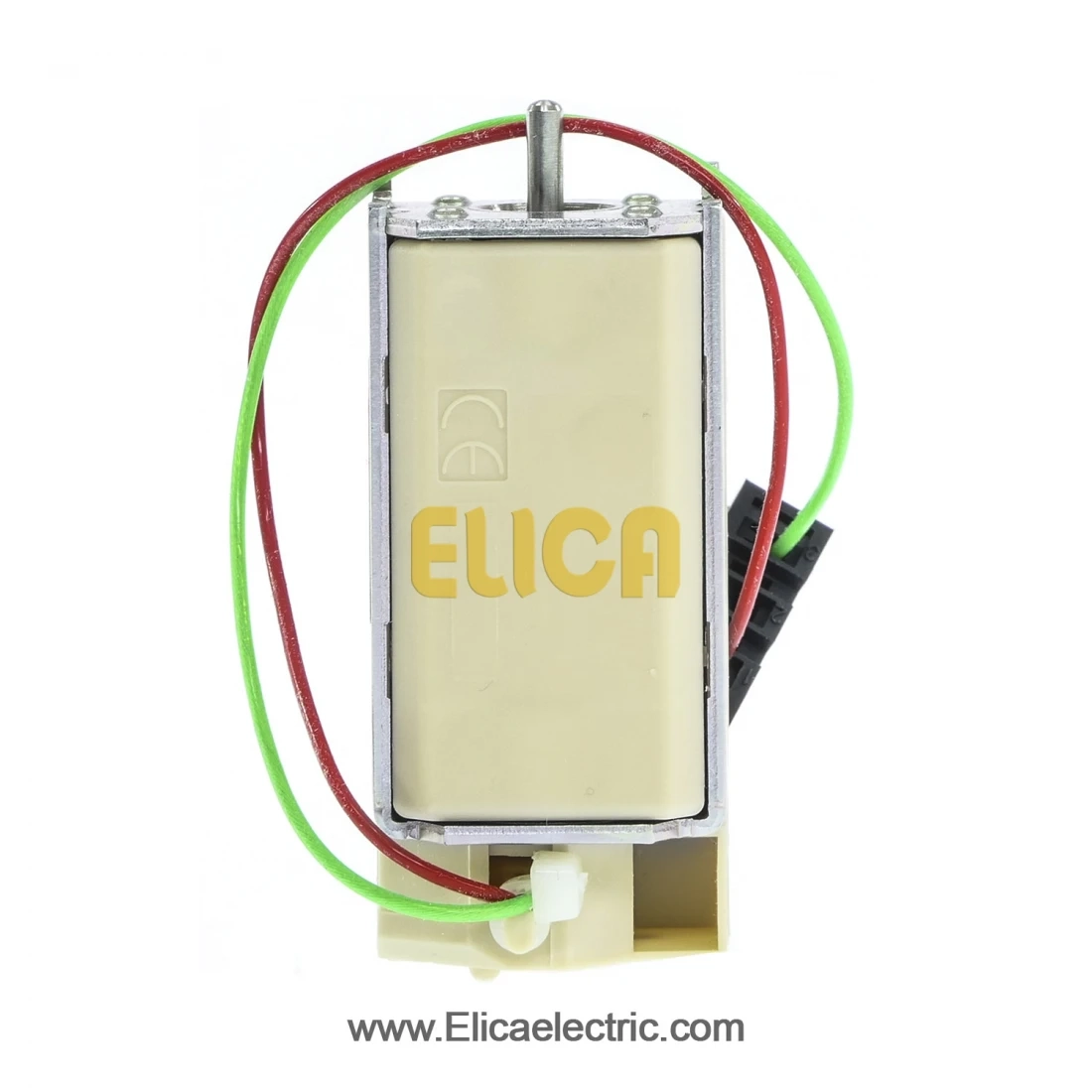

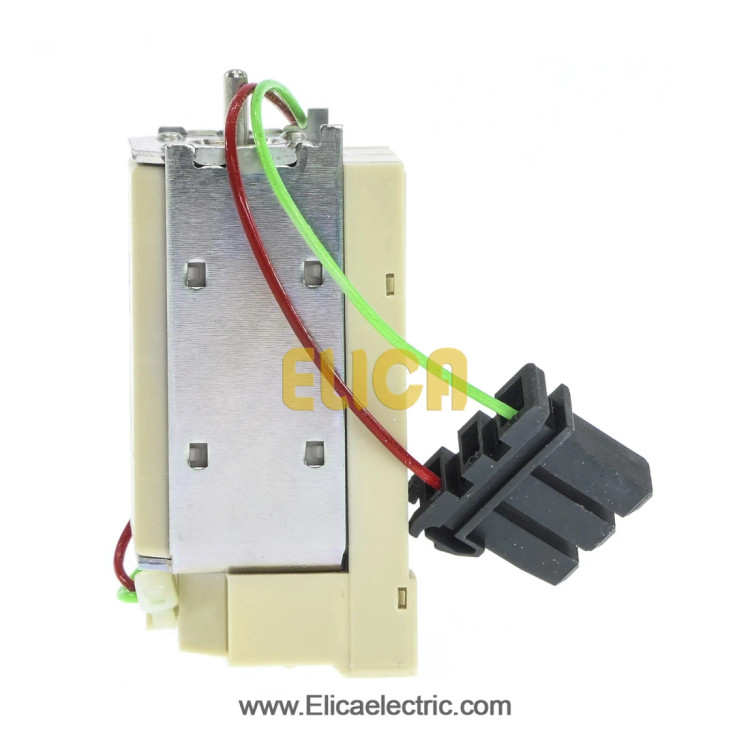

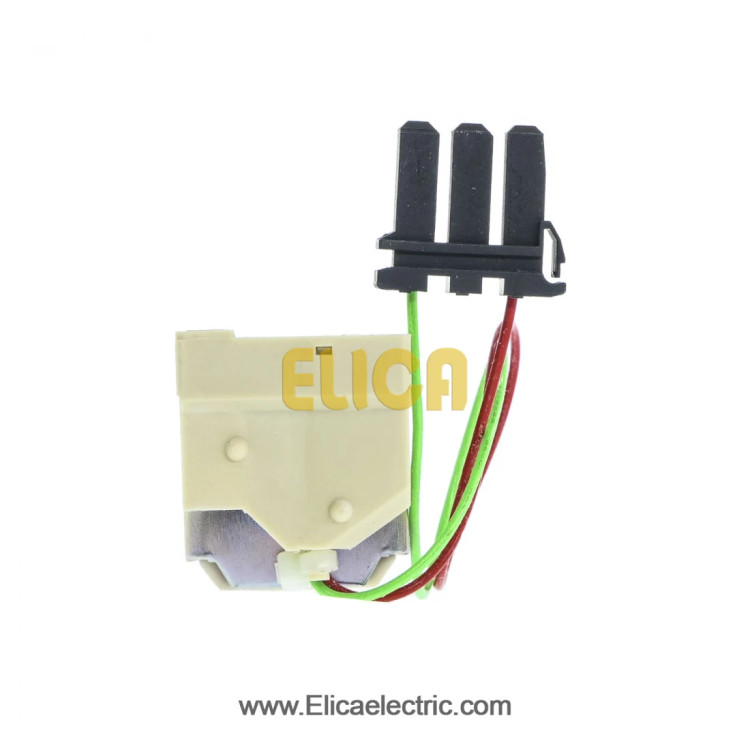

رله شنت تریپ 200-250 ولت AC و DC کلید هوایی فیکس اشنایدر الکتریک
Shunt trip relay 200-250V AC and DC Fixed air switch Schneider Electric
برند:اشنایدر الکتریک
شناسه کالا 33662
توضیحات
رله شنت تریپ 200-250 ولت AC/DC کلید هوایی فیکس اشنایدر الکتریک
رله شنت اشنایدر سری MX با کد فنی 33662 از لوازم جانبی کلید اتوماتیک کمپکت سری NS630b…3200 و کلید هوایی سری Masterpact NT/NW به شمار میرود. این قطعه با ولتاژ نامی 200 تا 250 ولت AC/DC در فرکانس 60/50 هرتز کار میکند. این تجهیز کمکی برای قطع اضطراری مدار و کنترل از راه دور استفاده میشود. زمانی که ولتاژ کنترل از 70% ولتاژ نامی بالاتر رود، این رله کمکی مدار را قطع میکند. این قطعه مطابق با استاندارد IEC 60947-2 تولید میشود. کلیدهای اتوماتیک کمپکت سری NS 630b…3200 را میتوان با یک عدد رله MX و یا یک عدد رله MN استفاده کرد. نکته حائز اهمیت این است که امکان استفاده همزمان از رله شنت و رله آندر ولتاژ در کلید اتوماتیک وجود ندارد.
رله شنت در دو نوع تیپ طراحی و ساخته میشوند که عبارتند از: 1. شنت قطع کننده کلید 2. شنت وصل کننده کلید. رله فوق از نوع قطع کننده کلید است و در داخل کلید هوایی و زیر پوسته رویی آن جای گذاری میگردد، رله را سیم بندی کرده و سیم ها به بیرون کلید کشیده میشود. از این پس میتوان کلید را با تحریک رله شنت قطع نمود حتی در صورتی که خطایی برای کلید رخ نداده باشد.
