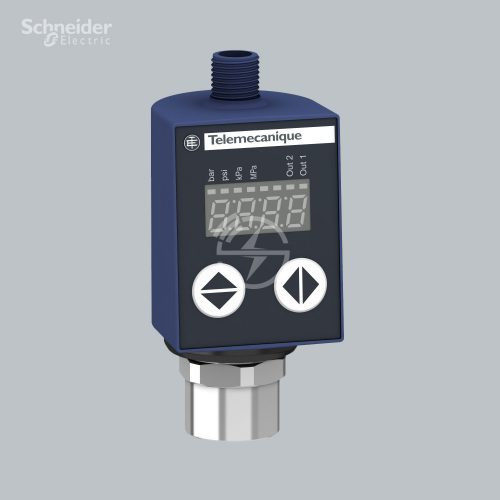

ترنسمیتر فشار XMLR2D5G2P05 اشنایدر الکتریک

سوئیچ فشار 2.5 بار 24 ولت DC 2 خروجی PNP



توضیحات

ویژگی های اصلی:

محدوده محصول: OsiSense XM

نوع محصول یا جزء: سنسورهای فشار الکترونیکی

نوع عملکرد سنسور فشار: سوئیچ فشار با 2 خروجی سوئیچینگ

نام کوتاه دستگاه: XMLR

اندازه سنسور فشار: 2.5 بار / 36 psi / 250 کیلو پاسکال

حداکثر فشار تصادفی مجاز: 12 بار / 174 psi / 1200 کیلو پاسکال

فشار انفجار: 12 بار / 174 psi / 1200 کیلو پاسکال

سیال کنترل شده: آب تازه (0...80 درجه سانتیگراد) / هوا (-20...80 درجه سانتیگراد) / روغن هیدرولیک (-20...80 درجه سانتیگراد) / مایع خنک کننده (-20...80 درجه سانتیگراد) ج) ج)

نوع اتصال هیدرولیک: G 1/4 (زنانه) مطابق با DIN 3852-Y

ولتاژ منبع تغذیه: 24 ولت DC SELV، محدودیت های ولتاژ: 17...33 ولت

ویژگی های اضافی:

مصرف برق: <= 50 میلی آمپر

اتصال برق: کانکتور نر 4 پین M12

نوع سیگنال خروجی: دیجیتال

نوع خروجی گشتاور: PNP استاتیک، 2 NO/NC قابل برنامه ریزی

حداکثر جریان سوئیچ: 250 میلی آمپر

ولتاژ زباله: <= 2 ولت

محدوده تنظیم برای پارامتر بالاتر: 0.2...2.5 bar / 2.9...36.2 psi / 20...250 kPa

محدوده تنظیم برای پارامتر کمتر: 0.13...2.42 bar / 1.81...35.2 psi / 13...242 kPa

حداقل سفر دیفرانسیل: 0.08 بار / 1.1 psi / 8 کیلو پاسکال

مواد در تماس با سیال: سرامیک / فلوروکربن FKM (Viton) / فولاد ضد زنگ 316L

جنس جلو: پلی استر

جنس بدنه: پلی آکریل آمید / فولاد ضد زنگ 316L

موقعیت نصب: همه موقعیت ها، اما دفع ها می توانند اندازه گیری را در صورت نصب وارونه جعل کنند.

نوع حفاظت: حفاظت از اضافه بار / حفاظت از اضافه ولتاژ / قطبیت معکوس / حفاظت از اتصال کوتاه

زمان پاسخ خروجی: <= 5 میلی ثانیه برای خروجی گسسته

محدوده تنظیم تاخیر زمانی: 0...50 ثانیه در گام های 1 ثانیه

نوع نمایشگر: 4 رقمی 7 بخش

سیگنال دهی محلی: 2 عدد LED زرد برای روشن شدن نور هنگام فعال شدن کلید

نوع زمان پاسخ نمایشگر: FAST 50 ms / عادی 200 ms / آهسته 600 ms

تأخیر در دسترس بودن: <= 300 میلی‌ثانیه

دقت: <= 1٪ از محدوده اندازه گیری

دقت اندازه گیری: <= 0.6٪ از محدوده اندازه گیری

دقت تکرار: <= 0.2٪ از محدوده اندازه گیری

رانش حساسیت: +/- 0.03٪ از محدوده اندازه گیری / درجه سانتی گراد

رانش نقطه صفر: +/- 0.1٪ محدوده اندازه گیری / درجه سانتیگراد

دقت نمایش: <= 1٪ از محدوده اندازه گیری

عمر مکانیکی: >= 10000000 سیکل

عمق: 42 میلی متر

ارتفاع: 93 میلی متر

عرض: 41 میلیمتر

وزن محصول: 0.19 کیلوگرم

[uimp] نامی ولتاژ مقاومت در برابر ضربه: 0.5 کیلو ولت DC

سازگاری الکترومغناطیسی: تست ایمنی تخلیه الکترواستاتیک - تست سطح 8 کیلو ولت هوا، تماس 4 کیلو ولت مطابق با EN/IEC 61000-4-2 / ​​حساسیت به میدان های الکترومغناطیسی - سطح تست 10 V/m (80.. .2000 مگاهرتز) مطابق با EN/IEC 61000-4-3 / تست ایمنی سریع گذرا/ انفجاری الکتریکی - مطابق با سطح آزمایش 2 کیلوولت به EN/IEC 61000-4-4 / تست ایمنی افزایشی - سطح تست 1 کیلوولت مطابق با EN/IEC 61000-4-5 / مصونیت در برابر اختلالات RF انجام شده - سطح تست 10 ولت (0.15 تا 80 مگاهرتز) مطابق با EN/IEC 61000-4-6
