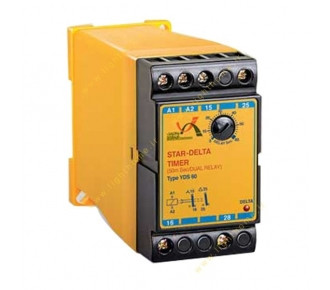

تایمر ستاره-مثلث دو رله ای آنالوگ برنا الکترونیک مدل YDS 60

تایمر ستاره مثلث دو رله ای برنا الکترونیک

تایمر ستاره مثلث دو رله ای یکی از محصولات برنا الکترونیک است که توسط این شرکت به بازار عرضه شده است. در این تایمر، زمان راه اندازی ستاره را می توان از 3 تا 60 ثانیه تنظیم نمود. بین کنتاکتور ستاره و وصل کنتاکتور مثلث 50 میلی ثانیه تاخیر وجود دارد . دستگاه دارای ولتاژ های تغذیه 110، 220 و 380 ولت متناوب و دو رله یک کنتاکت مجزا می باشد. یک سیگنال برای نمایش وضعیت مثلث در آن تعبیه شده است. ابعاد دستگاه نیز 80×45×108 میلی متر است. ولتاژ شبکه 220 ولت و فرکانس شبکه 50 هرتز می باشد. تلفات داخلی 3 وات است. رنج زمانی دستگاه 3 تا 60 ثانیه قابل تنظیم است. درجه حفاظت تایمر IP20 می باشد و دمای مجاز محیط برای کارکرد دستگاه 20- تا 50+ می باشد و رطوبت هوای محیط از 15% تا 85% می تواند باشد. طیف رنج زمانی از 3 ثانیه تا 60 ثانیه قابل تنظیم است. تایمر های برنا الکترونیک دارای گارانتی به مدت سه سال می باشد تا در صورت آسیب دیدن بتوانید آن را تعویض نمایید.

نحوه عملکرد تایمر ستاره مثلث دو رله ای برنا الکترونیک

مورد استفاده این تایمر دیجیتال برای راه اندازی موتورهای روتور قفسی با تبدیل ستاره به مثلث تهیه شده است. وقتی ولتاژ تغذیه به ترمینال های A1 و A2 اعمال شود رله ستاره عمل می کند و تایمر شروع به زمان سنجی می کند. پس از سپری شدن مدت زمانی که توسط دسته DELAY تنظیم شده است رله ستاره قطع می شود و پس از 50 میلی ثانیه رله مثلث عمل خواهد کرد. دو مدار زمان سنج جداگانه در این تایمر استفاده شده است. یکی از مدار ها با زمان متغیر برای کنترل کنتاکتور ستاره است که با دسته DELAY تنظیم می شود و مدار دیگر برای پیشگیری از همزمانی وصل کنترل کنتاکتور ستاره و مثلث با زمان ثابت 50 میلی ثانیه (این مدت برای اطمینان از قطع شدن کنتاکتور ستاره قبل از وصل شدن مثلث می باشد) است. پس از گذشت یک ثانیه از قطع تغذیه، تایمر مجددا شروع به کار می کند.
