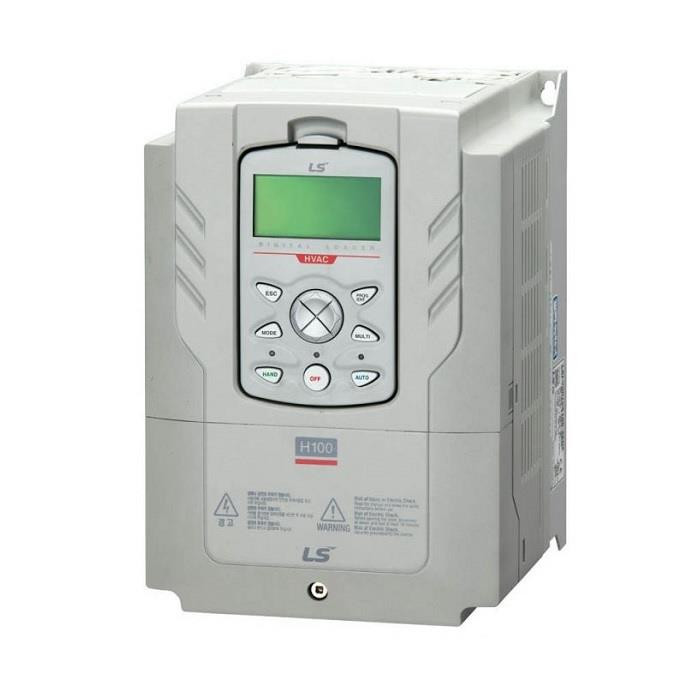

اینورتر 5.5 کیلووات ورودی تک فاز ال اس سری H100 مدل LSLV0055H100-2CONN

اینورتر تکفاز ال اس H100 با توان 5.5 کیلووات

اینورتر سری H100 به نسل جدید درایو های ارائه شده توسط شرکت LS تعلق دارد. LS H100 از لحاظ کاربری به مدل IP5A شباهت دارد (کاربری سبک) اما تفاوت هایی در مشخصات و ویژگی های آن ها وجود دارد. این اینورتر به صورت تخصصی برای کاربری هایی نظیر پمپ و فن های صنعتی و HVAC طراحی شده است. در این اینورتر ال اس، قابلیت های نرم افزاری مورد نیاز در صنایع فوق با هم ترکیب شده و در قالب اینورتری به نام H100 ارائه شده اند.



اینورتر ال اس H100 انواع ارتباط های تحت شبکه را پشتیبانی می کند. برخی از این شبکه های ارتباطی عبارتند از:



RS485 استاندارد

پروتکل های Modbus RTU, Metasys N2 به صورت داخلی

پروتکل BACnet MS/TP به صورت استاندارد

شبکه LonWorks با اضافه نمودن کارت توسعه (آپشن)

در طراحی این دستگاه با اندازه گیری و آنالیز میزان حرارت تولید شده قطعات داخلی، چیدمان آن ها به گونه ای قرار گرفته که موجب شده ابعاد مدل H100 نسبت به مدل IP5A به مقدار 34% حجم کمتری را اشغال نماید. در حین توقف پمپ و یا بسته شدن شیر مربوط به پمپ، معمولا ضربه ای به لوله ها، شیرآلات و پمپ موجود در سیستم وارد می شود که به نام ضربه قوچی شناخته می شود. این ضربه به مرور زمان باعث ایجاد خرابی پمپ و اداوات آبرسانی می گردد. در اینورتر H100 برای جلوگیری از این آسیب، قابلیتی به نام مهار ضربه قوچ فراهم شده که با کند کردن شتاب توقف پمپاژ، این ضربه را می توان مهار کرد.



ویژگی های اینورتر ال اس H100 :

مد کنترلی V/F CONTROL

مد کنترلی SLIP COMPENSATION

دارای کنترلر PID دقیق تر

قابلیت کنترل سرعت توسط رفرنس آنالوگ

قابلیت کنترل سرعت توسط رفرنس پالس

دارای تنظیمات مربوط به کنترل چندین موتور (حداکثر 6 موتور)

ابعاد بسیار کوچک تر نسبت به مدل IP5A

امکان نصب Side by Side اینورتر با حداقل فاصله 2 میلی متر از یکدیگر

دارای مقاومت ترمز داخلی

دارای فیلتر خروجی EMC (از توان 0.75 تا 30 کیلووات و از توان 37 تا 55 کیلووات بصورت آپشنال)

دارای چک ورودی DC Reactor (توان 37 تا 90 کیلووات)

دارای KEYPAD جدا شونده تا 5 متر بصورت آپشنال

دارای پورت ارتباطی RS485-RTU

قابلیت پارامتردهی توسط PC

امکان استفاده از فلنچ مخصوص به عنوان هیت سینک در مکان های بسته و بدون تبادل هوا

دارای حالت کاری SLEEP و AWAKE برای کاهش مصرف برق

دارای سیستم RTC

تنظیم فرکانس خروجی تا 400 هرتز

دارای IP20

قابلیت تنظیم کردن گشتاور راه اندازی

دارای 7 کانال ورودی دیجیتال

دارای 5 کانال خروجی دیجیتال

دارای 2 کانال آنالوگ ورودی (ولتاژی و جریانی)

دارای 3 کانال آنالوگ خروجی (ولتاژی و فرکانس و پالس)

دارای 2 کانال رله دو کنتاکت

قابلیت تحریک ورودی های دیجیتال به هر دو صورت



انواع فانکشن های مختلف درایو H100 ال اس عبارتند از :

عملکرد Soft Fill : این قابلیت مانع افزایش ناگهانی فشار شده و از آسیب رساندن به پمپ جلوگیری می کند.

دارای Dec Valve Ramp : با تنظیم زمان کاهش شتاب Dec می توان از آسیب پمپ و لوله ناشی از تغییرات ناگهانی فشار هنگام توقف پمپ ها یا بسته شدن شیر پمپ جلوگیری می کند.

دارای فانکشن Pump Clean : به مرور زمان و در اثر جمع شدن ذرات خارجی در پروانه پمپ، راندمان پمپ کاهش می یابد. H100 طی فرآیند تمیزکاری، پمپ را در جهت های متضاد به تعداد مشخص و با زمان های معینی به دوران در می آورد تا ذرات خارجی از پروانه پمپ جدا شوند.

دارای Fire Mode : هنگامی که یک فوریت اضطراری مانند آتش سوزی در فن ساکشن/اگزوز اتفاق می افتد اما سخت افزار خراب نمی شود و نقص اساسی ندارد، درایو به طور مداوم برای محافظت از سیستم های دیگر تحت فرکانس و جهت تعیین شده کار می کند.

حالت Sleep ،Sleep Boost و Wake up : برای قرار دادن درایو در حالت آماده به کار و راه اندازی مجدد آن با استفاده از مقدار انرژی مورد استفاده درایو برای محاسبه مقدار انرژی ذخیره شده استفاده می شود.

دارای فانکشن Pre-heat : هنگامی که موتورها در حالت ثابتی هستند موتورها را با خروجی جریان مستقیم گرم می کند تا از متراکم شدن موتورها جلوگیری شود.

بافر انرژی جنبشی KEB : در صورت از دست دادن یا قطع لحظه ای برق ورودی، در صورت تنظیم KEB، درایو با استفاده از انرژی باز تولید شده موتور در طول دوره وقفه، ولتاژ پیوند DC را حفظ می کند.
