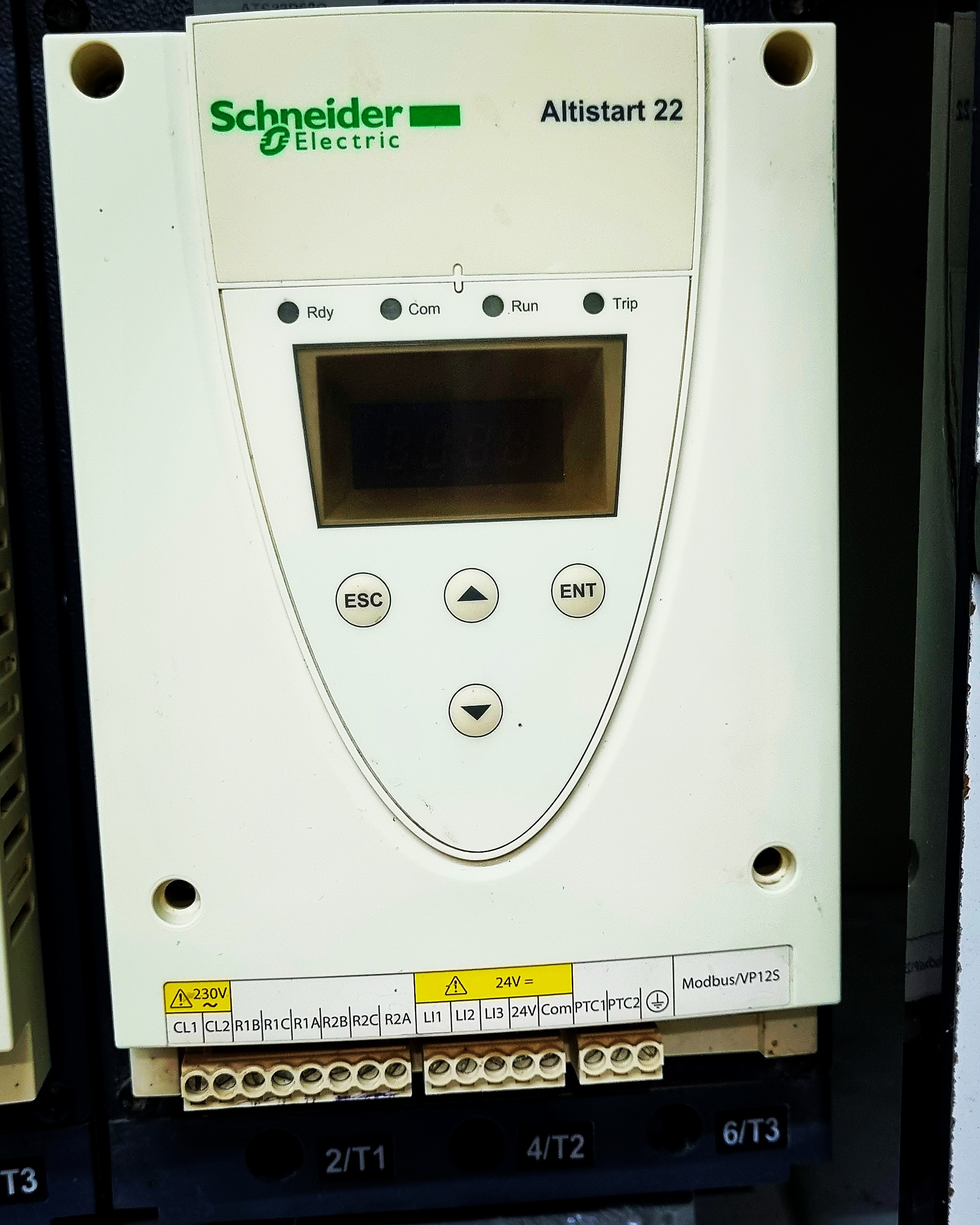

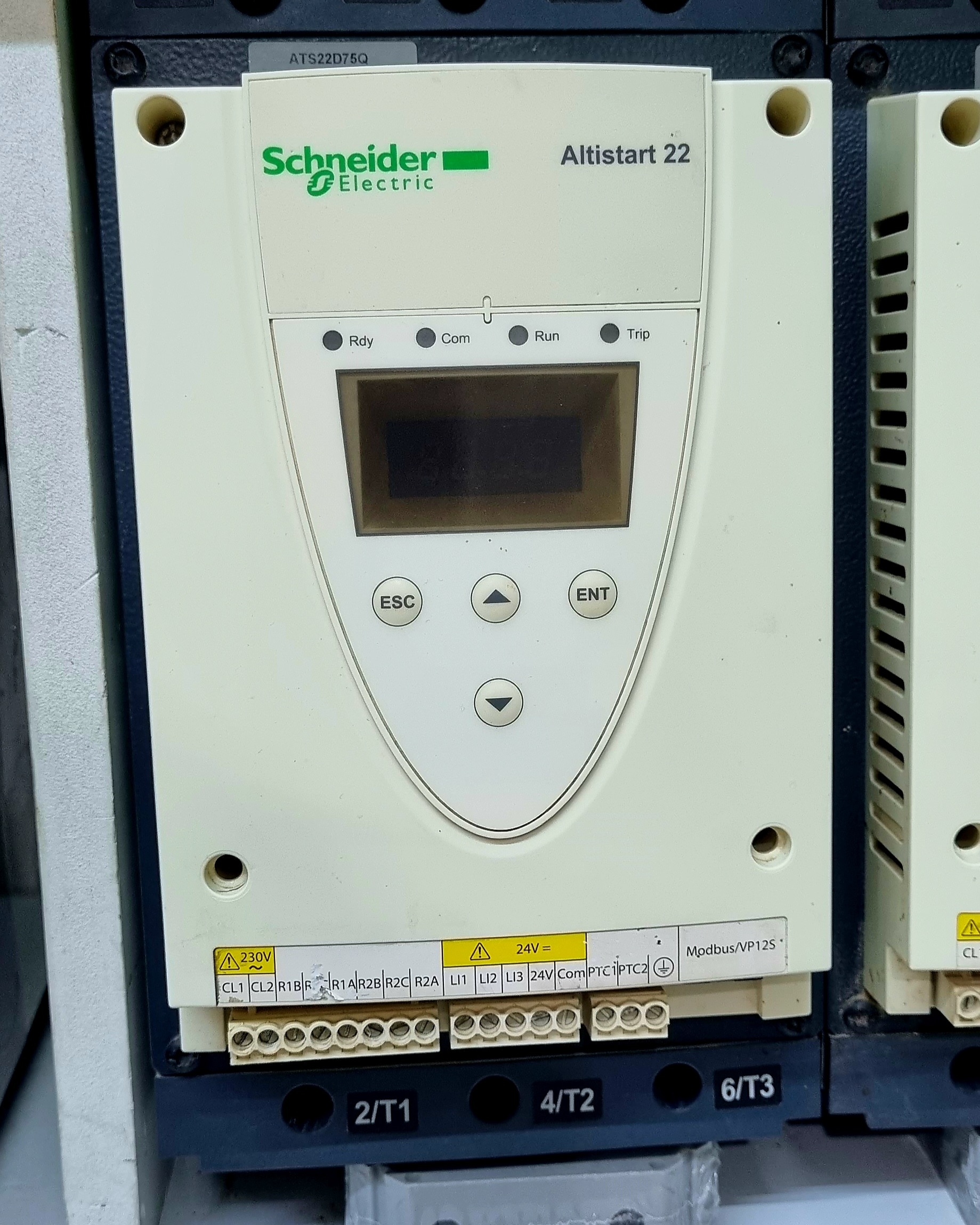

سافت استارتر 37 کیلووات 75 آمپر اشنایدر مدل Altistart 22 سری ATS22D75Q

سافت استارتر 37 کيلو وات ATS22D75Q سه فاز 72 آمپر



برند:



اشنایدر الکتریک



کد فنی:



ATS22D75Q



وزن:



12.00kg



ابعاد:



295mm x 145mm x 207mm



کاربرد محصول: پمپ و فن



توان راه اندازی موتور:



سه فاز - 18.5kW در 230 ولت



سه فاز - 37kW در 400 ولت



سه فاز - 37kW در 440 ولت



جریان راه اندازی: 75 آمپر



تجهیزات مورد نیاز: کنتاکتور LC1D80



نوع راه اندازی: راه اندازی با کنترل گشتاور



ولتاژ تغذیه: 440-230 ولت



بایپس داخلی: دارد



تعداد ورودی: 3



تعداد خروجی: 2



پروتکل ارتباطی: Modbus - پورت RJ45



نرم افزار سازگار: SoMove



کتابخانه نرم افزار: Altistart DTM



مدل ساخت: همراه با هیت سینک



سری ساخت: ATS22



سافت استارتر(soft starter) اشنایدر الکتریک دستگاهی برای راه اندازی الكتروموتورها به صورت نرم و تدريجی است. هنگام راه اندازی موتور، جريان زیادی نسبت به حالت دائم آن از شبكه كشیده می شود؛ که در موتورهای توان بالا ممكن است این جریان راه اندازی توسط شبکه قابل تأمین نباشد و همچنین كشيدن جريان ناگهانی زياد از شبکه، باعث افت ولتاژ لحظه ای شدید شده و در كار ساير تجهيزات برقی و الكترونيكی اختلال ايجاد می کند، اما با تنظيم سافت استارتر، جريان راه اندازی موتور به ميزان مورد نياز محدود مي شود و موتور به آرامی جریان می کشد. انواع سافت استارتر اشنایدر به طور كامل موتور را در مقابل هر نوع خطا حفاظت می كند؛ اما استفاده از کلید حرارتی- مغناطیسی متناسب با بار قبل از آن الزامی است. همچنین سافت استارتر اشنایدر در مقابل سوختن تریستور(SCR)، اشكالات مدار قدرت، گرم شدن هيت سينک و يا طولانی شدن زمان راه اندازی حفاظت شده است.







اين سافت استارتر، شامل تريستورها و کنتاکت های بای پس داخلی می باشد. وقتی موتورروشن می شود و به سرعت پايدار خود می رسد، کنتاکت های بای پس می چسبند و تريستورها را از مدار خارج می کنند تا تلفات ناشی از عبور جريان به حداقل خود برسد.



مشخصات فنی سافت استارتر اشنایدر 37 کیلو وات مدل ATS22D75Q



سافت استارتر 22Altistart با 3 ورودی و 2 خروجی،دارای بای پس داخلی، موتورهای ناهمزمان (آسنکرون) 3 فاز را در اتصال خط و یا مثلت تغذیه می کند؛ و دارای جریان نامی 75 آمپر و ولتاژ230 تا 440 ولت، توان نامی تا 37 کیلو وات (400 تا 440 ولت در خط تغذیه) و تا 75 کیلو وات (440ولت در اتصال مثلث موتور) است. این نوع سافت استارتر، برای ماشین های ساده و پیچیده مانند پمپ های گریز از مرکز و پیستونی، فن ها، کمپرسورهای اسکرو و تجهیزات جابجایی مواد طراحی شده است.سازگاری این محصول با نرم افزار SoMove اجازه می دهد تا تنظیمات و پیکر بندی به راحتی منتقل شود، این قابلیت به این معنی است که قطعات یدکی را می توان به سرعت نصب کرد و راه اندازی نرمی را برای ماشین آلات فراهم کرد. همچنین از تنش های مکانیکی جلوگیری کرده و عمر مفید آنها را افزایش می دهد. پروتکل ارتباطی این سافت استارتر از نوع Modbus است.
