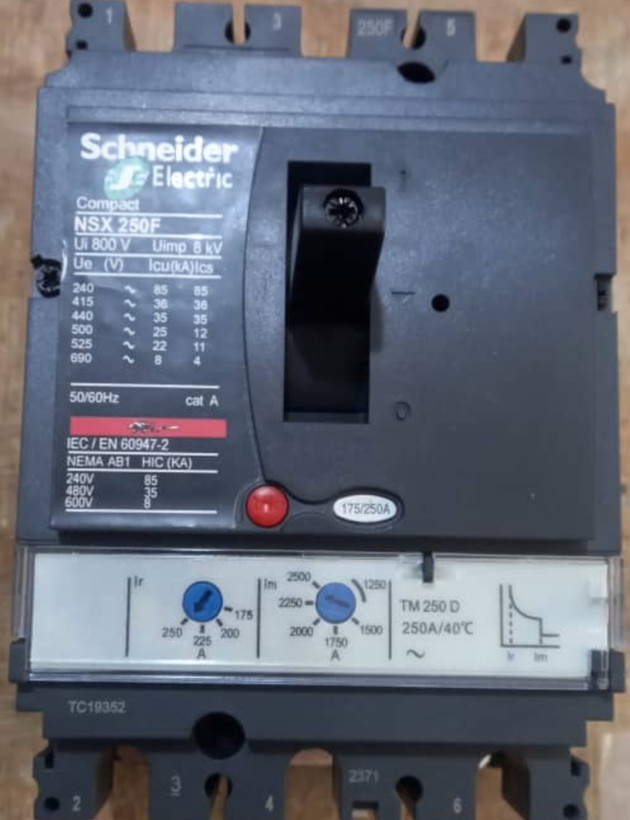

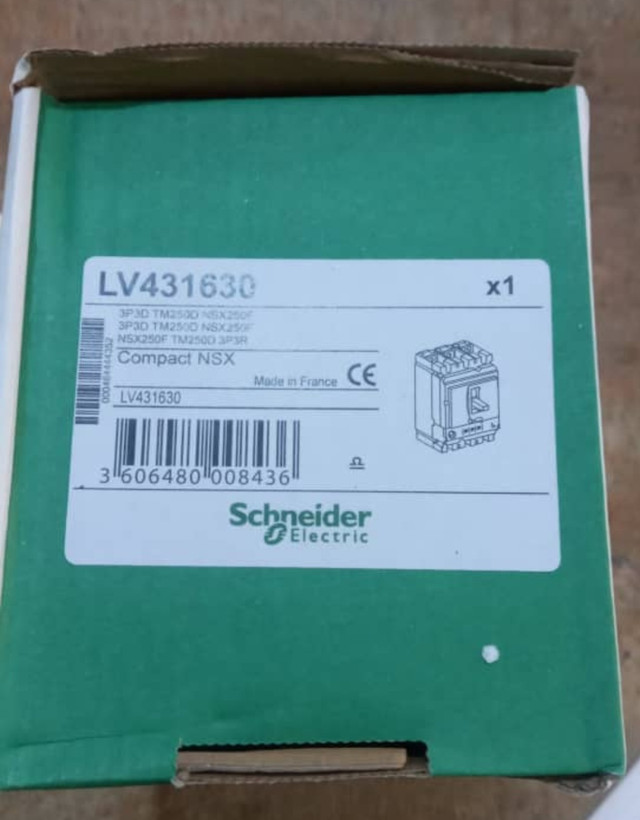

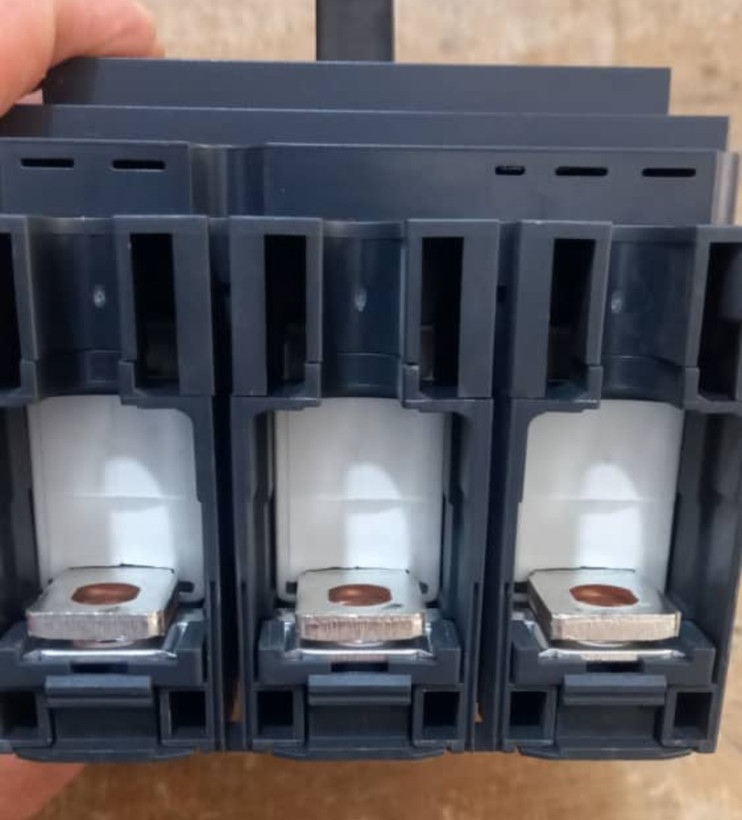

کلید اتوماتیک، اشنایدر 250 آمپر، قابل تنظیم حرارتی-مغناطیسی سری NSX250B

کلید اتوماتیک 250 آمپر سه پل 25kA اشنایدر

اتصال کوتاه و اضافه بار مهم ترین عوامل خطا در سیستم های الکتریکی هستند. با وقوع این دو عامل، اگر جریان برق در مدت مشخصی قطع نشود، تجهیزات آسیب های جبران ناپذیری می بینند. کلید اتوماتیکNSX اشنایدر از حفاظت حرارتی – مغناطیسی برای محافظت از تجهیزات الکتریکی در برابر اضافه بار و اتصال کوتاه استفاده می کند.

مشخصات کلید اتوماتیک کمپکت LV431110 اشنایدر

کلید اتوماتیک 250 آمپر با کد فنی LV431110 از سری کلید کامپکت NSX250، کلید 3 پل با حفاظت از هر 3 فاز است که هم در برابر اضافه بار و هم در برابر جریان اتصال کوتاه از تجهیزات حفاظت می‌کند. واحد تریپ آن شامل یک واحد حفاظتی حرارتی قابل تنظیم برای اضافه بار و واحد حفاظتی مغناطیسی ثابت برای جریان اتصال کوتاه است. جریان واحد تریپ این کلید برابر با 250 آمپر می‌باشد. این کلید قابلیت حفاظت در برابر جریان نشتی ندارد. ظرفیت قطع آن در ولتاژ 415 ولت AC برابر با 25kA، ولتاژ نامی آن برابر با 690 ولت در فرکانس 50/60 هرتز و ولتاژ ضربه نامی آن برابر با 8 کیلوولت و ولتاز عایق نامی آن برابر با 800 ولت است.

این کلید مجهز به یک ضامن برای کنترل آن و 5 اسلات برای نصب تجهیزات جانبی است. دوام مکانیکی آن برابر با 20000 سیکل و درجه حفاظت آن IP40 است. محدوده دمایی مناسب برای عملکرد صحیح آن‌ها برابر با 25- تا 70 درجه سانتیگراد و برای ذخیره و نگهداری بین 50- تا 85 درجه می‌باشد. این کلید به صورت ثابت روی صفحه نصب می‌شود. قبل از قطع می‌تواند 1.5 برابر جریان نامی را در 120 تا 400 ثانیه و 6 برابر جریان نامی را در 15 ثانیه (تأخیر زمانی طولانی مدت (tr)) تحمل کند. تآخیر زمانی طولانی مشخصه معکوس زمانی است که با افزایش جریان زمان قطع کاهش می‌یابد. جریان قطع کوتاه مدت این کلید (Isd) بین 5 تا 10 برابر جریان نامی قابل تنظیم است. جریان Isd مقدار جریان اتصال کوتاهی است که در صورت عبور آن از کلید حتی به مدت کوتاه، کلید مدار را قطع می کند.

نحوه‌ی عملکرد واحد تریپ TM-D در کلید اتوماتیک اشنایدر سه پل 250 آمپر 25 کیلو آمپر

واحد تریپ حرارتی – مغناطیسی از حفاظت حرارتی و حفاظت مغناطیسی تشکیل شده است. اگر جریانی که از کلید عبور می کند از مقدار تنظیم شده ی از طریق پنل بیش تر شود بیمتال موجود در حفاظت حرارتی داغ شده و بعد از یک تاخیر مشخصی برق را قطع می کند. اما به خاطر تاخیر در قطع برق در حفاظت حرارتی برای شرایط اتصال کوتاه باید از حفاظت مغناطیسی استفاده شود که بتواند بدون تاخیر برق را قطع کند. حفاظت مغناطیسی از یک سیم پیچ با هسته ی متحرک تشکیل شده است که با عبور جریان اتصال کوتاه از آن میدان مغناطیسی تولید می کند. میدان مغناطیسی هسته ی سیم پیچ را به سمت میله ی تریپ حرکت می دهد و با برخورد به آن برق قطع می شود.

کلید اتوماتیک اشنایدر، محصولی ایمن و قابل اطمینان از اشنایدر الکتریک برای حفاظت از تجهیزات الکتریکی است. در صورت تمایل برای خرید کلید اتوماتیک کمپکت با فروشگاه برق صنعت احمدی تماس حاصل فرمایید.

. برای راهنمایی های لازم جهت انتخاب کلید اتوماتیک قابل تنظیم مناسب کاربرد مورد نظر خود و سایر سوالات مربوط به نصب کلید اتوماتیک کمپکت و لوازم جانبی کلید اتوماتیک MCCB در قسمت نظرات کاربران برای ما کامنت بگذارید
