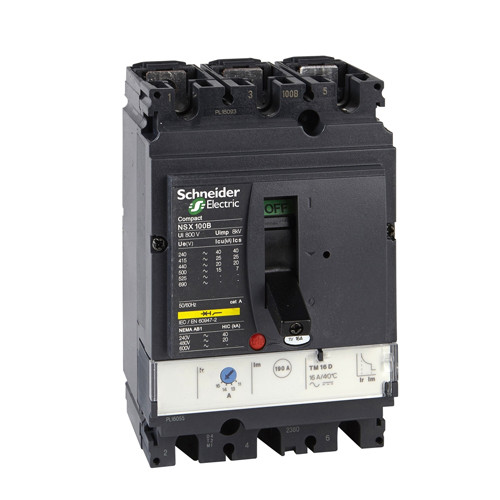

کلید اتوماتیک، اشنایدر 160 آمپر، قابل تنظیم حرارتی- ثابت مغناطیسی سری NSX160B
کلید اتوماتیک، اشنایدر 160 آمپر، قابل تنظیم حرارتی- ثابت مغناطیسی سری NSX با قدرت قطع 25 کیلو آمپر ، دارای حفاظت LI ، و یونت TM-D از نوع ترمال مگنتیک با قابلیت تنظیم جریان حرارتی ، ابعاد این کلید WHD 105*161*86 mm می باشد در صورت نیاز به بررسی دقیق تر ابعاد این کلید و تجهیزات جانبی آن، لطفا فایل موجود در این لینک را بررسی فرمایید.
کلید اتوماتیک، اشنایدر 160 آمپر، قابل تنظیم حرارتی- ثابت مغناطیسی سری NSX
کد فنی: NSX160B160
تجهیزات جانبی این کلید از انواع داخلی و خارجی نظیر رله های تریپ شانت و آندر ولتاژ و همچنین موتور عملگر و … در صورت تمایل مشتری، قابل ارائه میباشند.
کلید اتوماتیک 160 آمپر سه پل 36kA اشنایدر
دو عامل اضافه بار و اتصال کوتاه منجر به بروز خطا در سیستم های الکتریکی می شوند. از کلید اتوماتیک برای محافظت از تجهیزات الکتریکی در برابر این دو خطا استفاده می شود. کلید MCCB با قطع به موقع برق از آسیب دیدن تجهیزات الکتریکی جلوگیری می کند. از کلید کمپکت در سیستم های توزیع، صنایع دریایی، حفاظت از ژنراتورها، صنایع نفت و گاز و ... استفاده می شود.
مشخصات کلید اتوماتیک کمپکت LV430630 اشنایدر
کلید اتوماتیک 160 آمپر سه پل اشنایدر، کلید 3 پل با حفاظت از هر 3 فاز است که هم در برابر اضافه بار و هم در برابر جریان اتصال کوتاه از تجهیزات حفاظت می‌کند. واحد تریپ آن شامل یک واحد حفاظتی حرارتی قابل تنظیم برای اضافه بار و واحد حفاظتی مغناطیسی ثابت برای جریان اتصال کوتاه است. جریان واحد تریپ این کلید برابر با 160 آمپر می‌باشد. این کلید قابلیت حفاظت در برابر جریان نشتی ندارد. ظرفیت قطع آن در ولتاژ 415 ولت AC برابر با 36kA، ولتاژ نامی آن برابر با 690 ولت در فرکانس 50/60 هرتز و ولتاژ ضربه نامی آن برابر با 8 کیلوولت و ولتاز عایق نامی آن برابر با 800 ولت است.
کلید کامپکت NSX160F، مجهز به یک ضامن برای کنترل آن و 5 اسلات برای نصب تجهیزات جانبی است. دوام مکانیکی آن برابر با 40000 سیکل و درجه حفاظت آن IP40 است. محدوده دمایی مناسب برای عملکرد صحیح آن‌ها برابر با 25- تا 70 درجه سانتیگراد و برای ذخیره و نگهداری بین 50- تا 85 درجه می‌باشد. این کلید به صورت ثابت روی صفحه نصب می‌شود. قبل از قطع می‌تواند 1.5 برابر جریان نامی را در 120 تا 400 ثانیه و 6 برابر جریان نامی را در 15 ثانیه (تأخیر زمانی طولانی مدت (tr)) تحمل کند. تآخیر زمانی طولانی مشخصه معکوس زمانی است که با افزایش جریان زمان قطع کاهش می‌یابد. جریان قطع کوتاه مدت این کلید (Isd) برابر با 1250 آمپر است. جریان Isd مقدار جریان اتصال کوتاهی است که در صورت عبور آن از کلید حتی به مدت کوتاه، کلید مدار را قطع می کند.
نحوه‌ی عملکرد واحد تریپ TM-D در کلید اتوماتیک اشنایدر سه پل 160 آمپر 36 کیلو آمپر
واحد تریپ TM-D از دو حفاظت حرارتی و حفاظت مغناطیسی تشکیل شده است. از حفاظت حرارتی برای قطع برق در شرایط اضافه بار و از حفاظت مغناطیسی برای قطع برق در شرایط اتصال کوتاه استفاده می شود. در صورتی که جریان از مقدار جریان نامی تنظیم شده بیش تر شود و بعد از مدت مشخصی کم نشود، بی متال خم شده و با برخورد به میله ی تریپ برق را قطع می کند. اما اگر اتصال کوتاه رخ دهد، یک میدان مغناطیسی بزرگی تولید می شود که هسته ی سیم پیچ را به سمت میله ی تریپ حرکت می دهد و از این طریق خیلی سریع برق را قطع می کند.
کلید اتوماتیک اشنایدر، محصولی ایمن و قابل اطمینان از اشنایدر الکتریک برای حفاظت از تجهیزات الکتریکی است. در صورت تمایل برای خرید کلید اتوماتیک کمپکت با تیم پشتیبانی ما تماس بگیرید.
